Biegesysteme Standard

HBS III
Hyper Bending System

Automatisierte Lösungen

Die erweiterbare Zelle zur Neudefinition der Produktionskapazität

Beschreibung

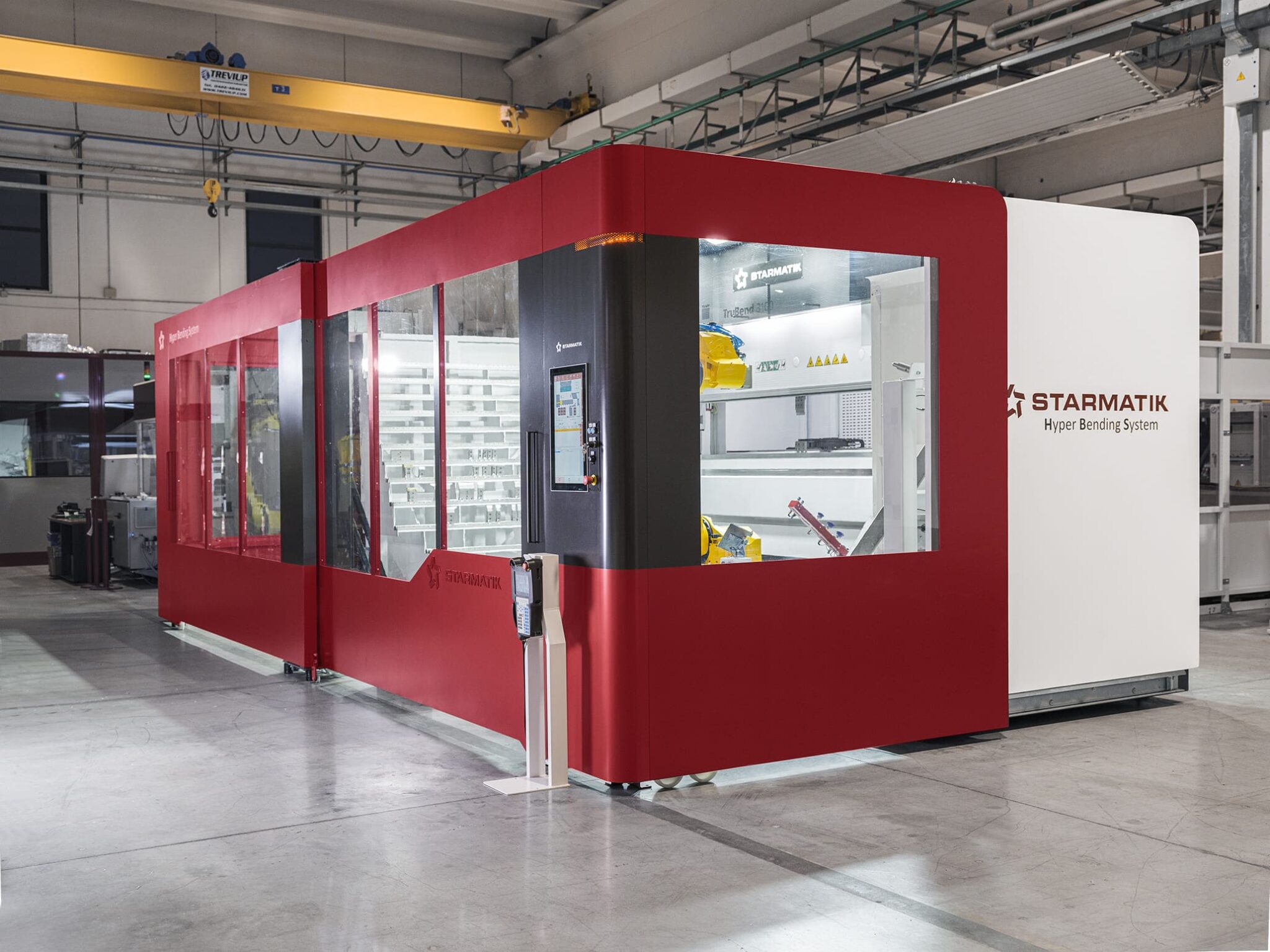

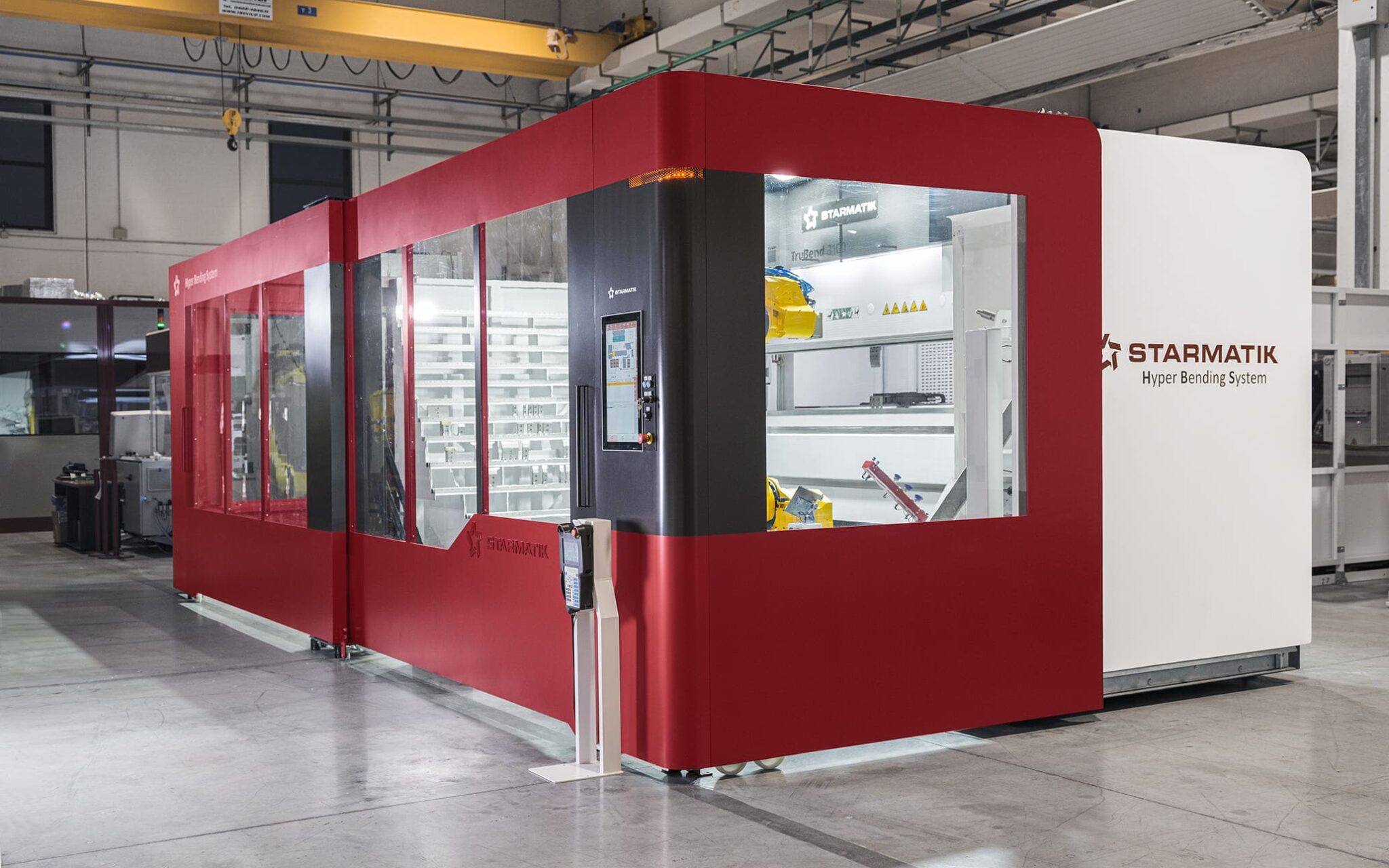

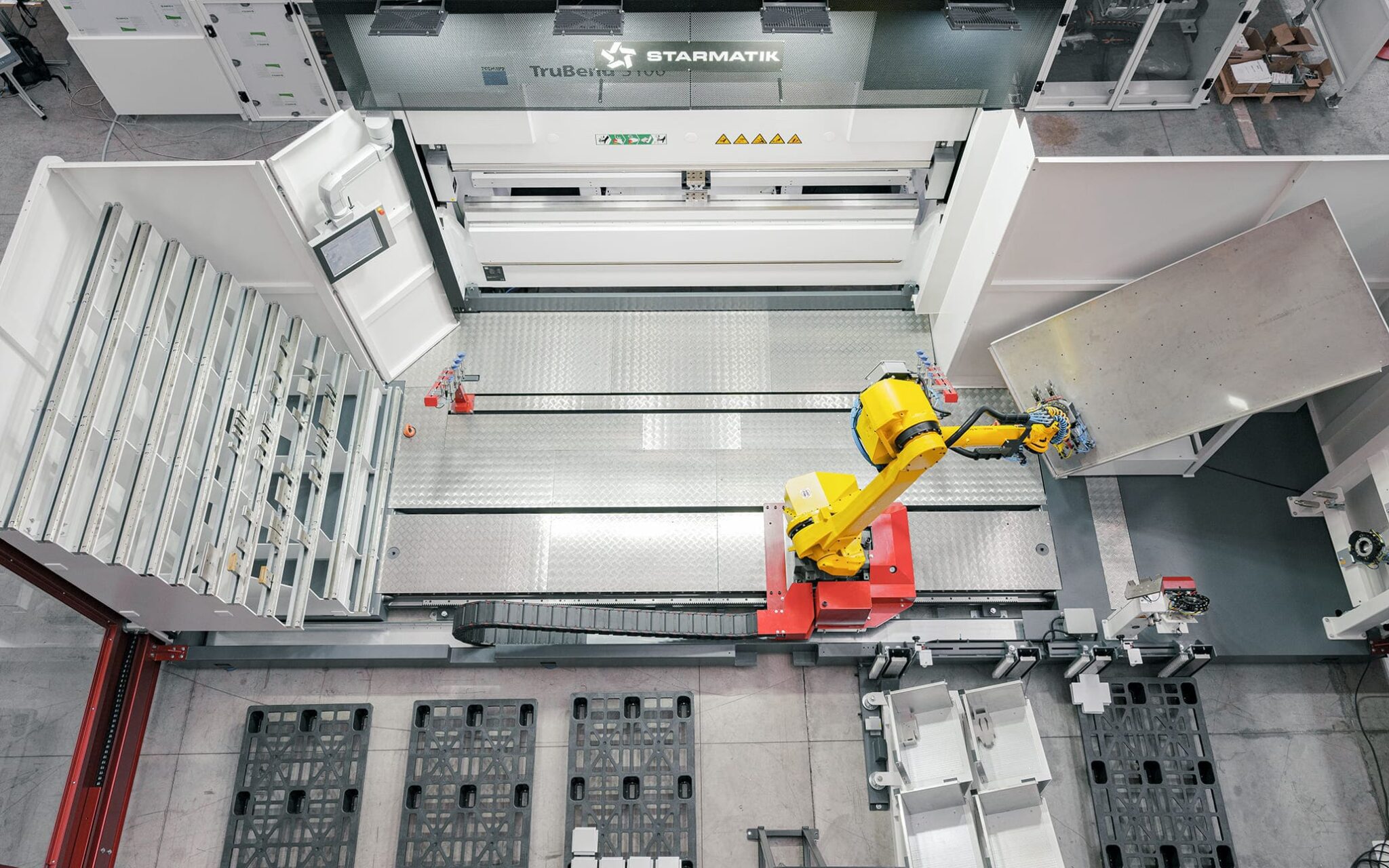

Standard-Automatisierte Biegezelle mit optimierten Abmessungen, welche die Produktion großer Serien ohne menschliches Eingreifen ermöglicht.
Das HBS III ist eine kompakte, aber erweiterbare Lösung, die funktional und leicht zu transportieren ist, ohne auf ein attraktives Design zu verzichten.

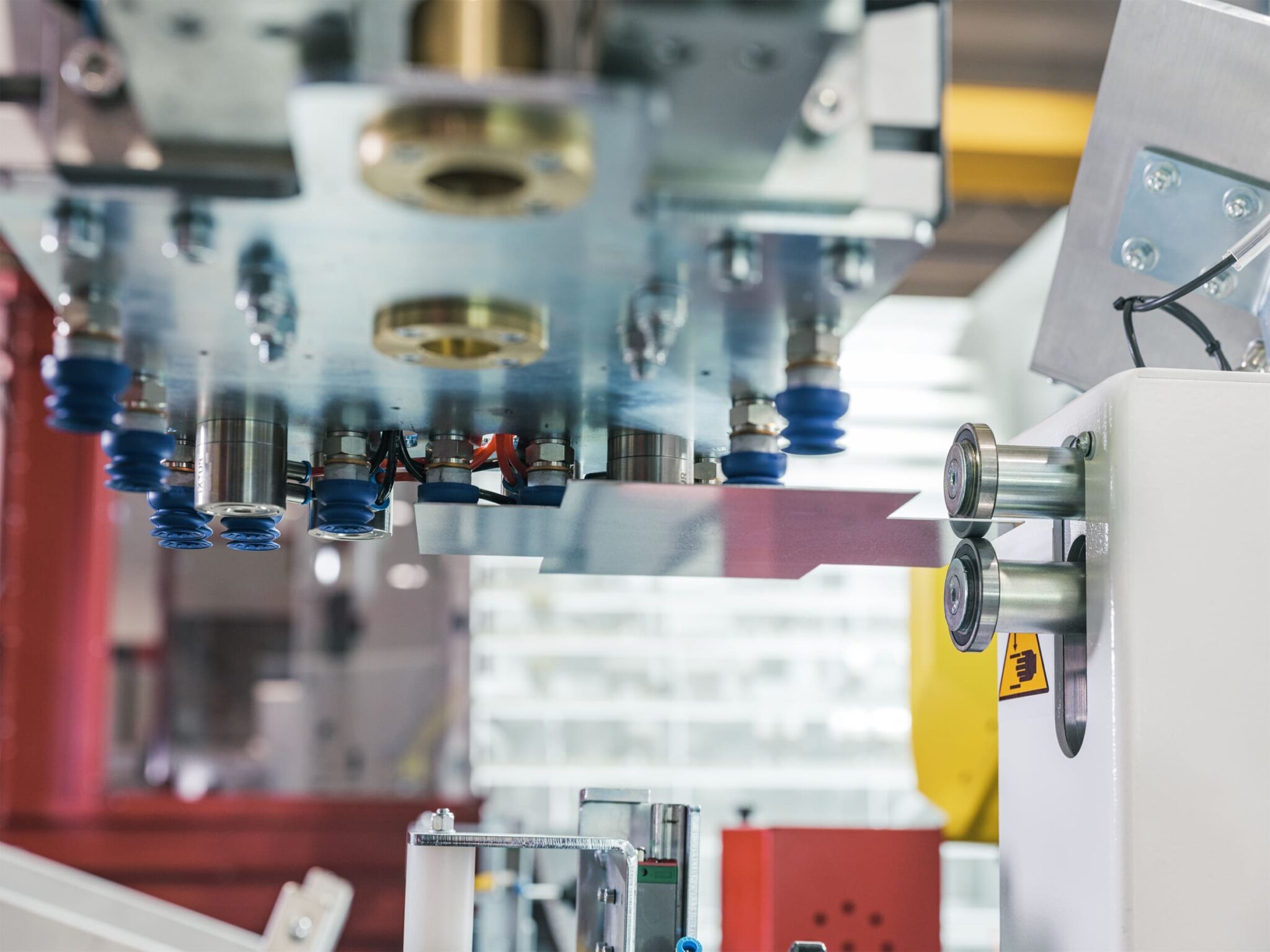

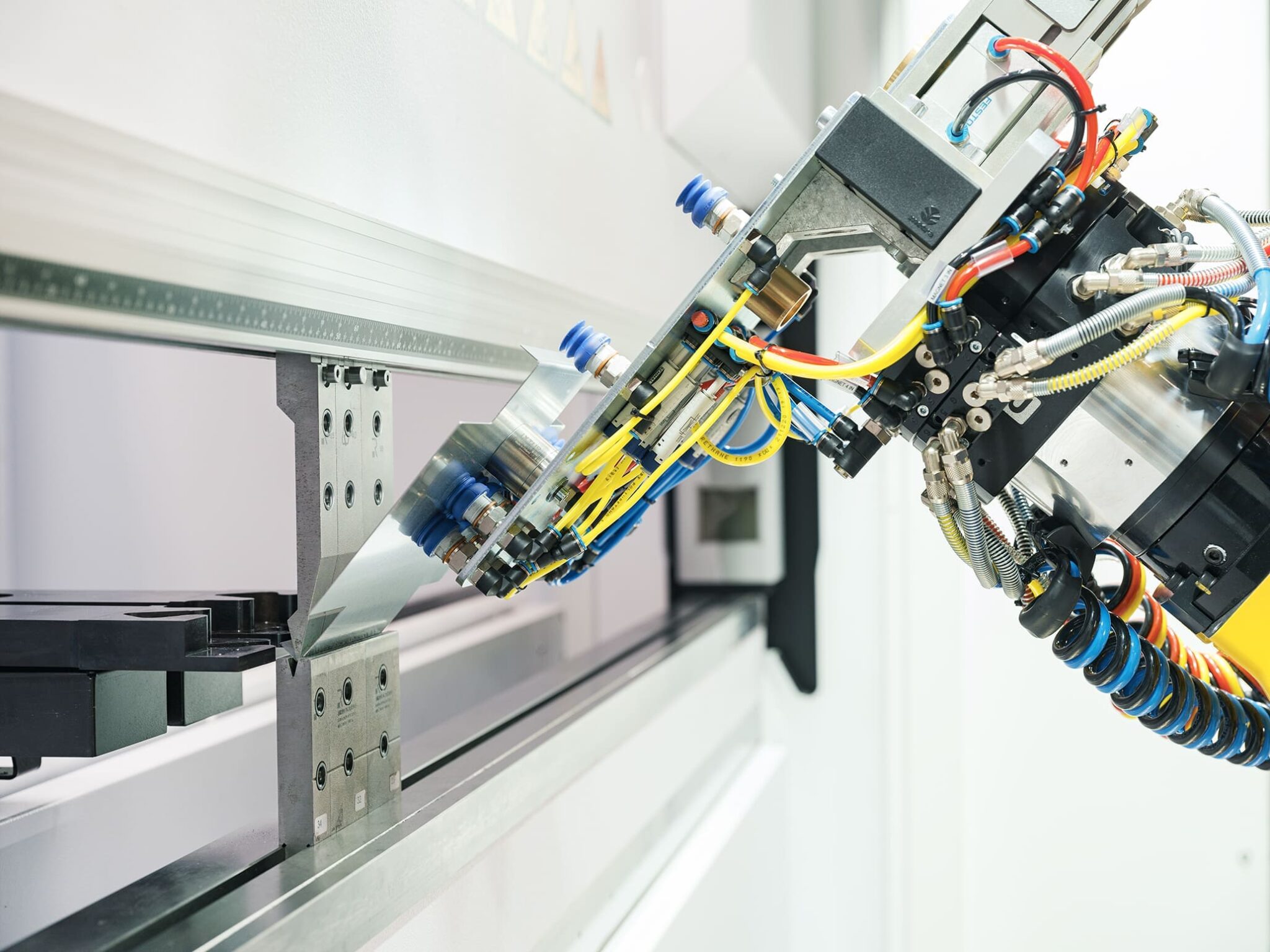

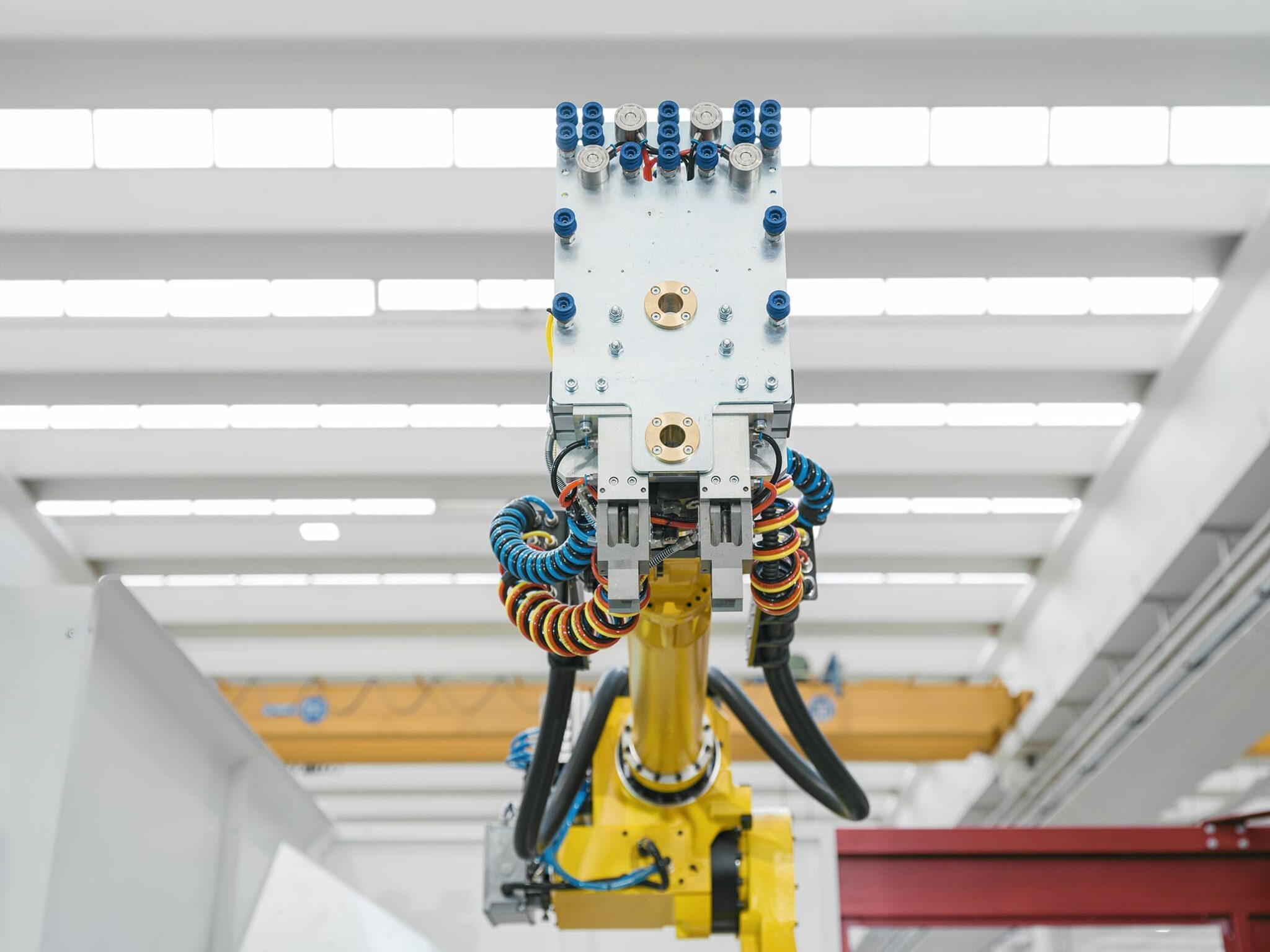

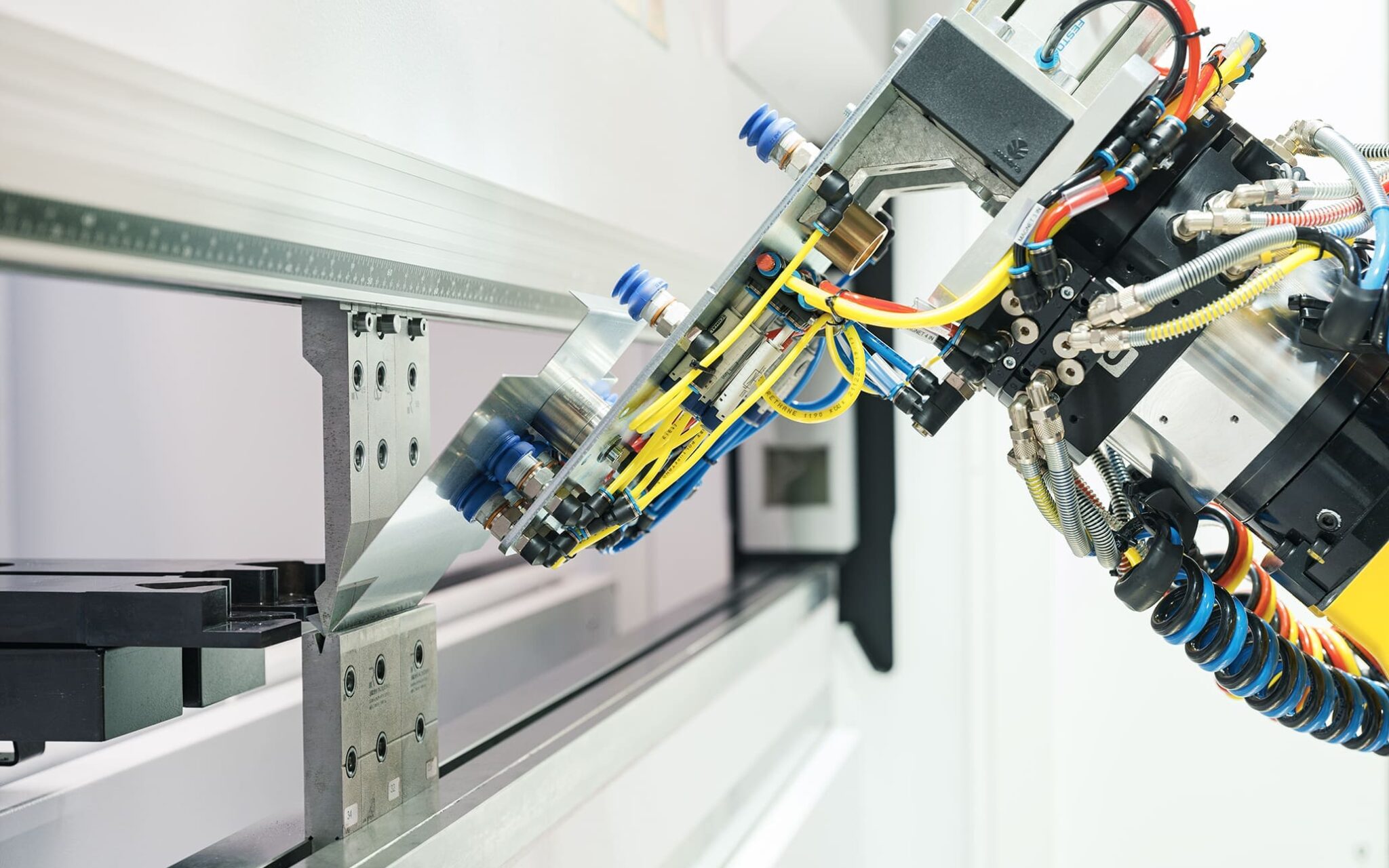

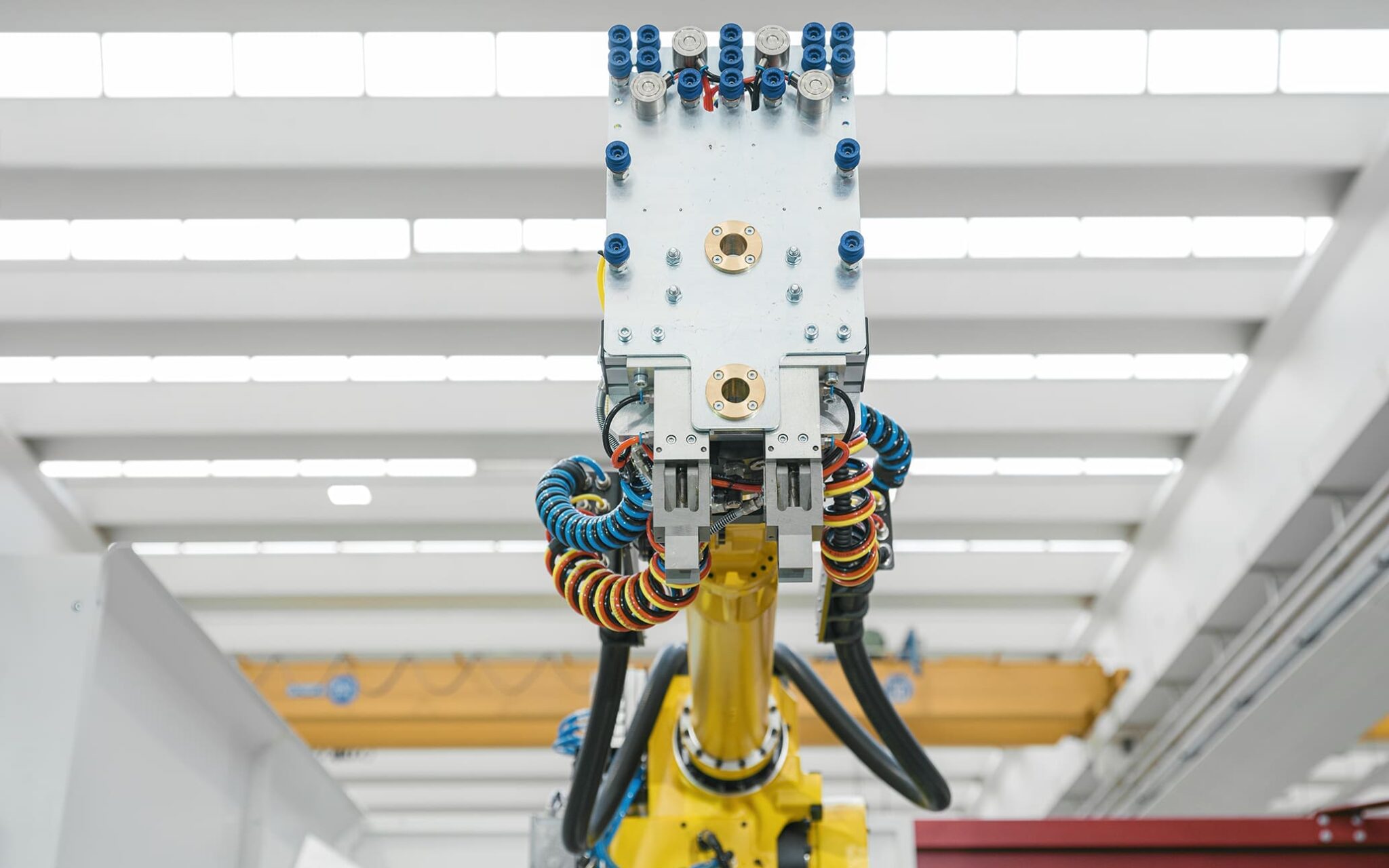

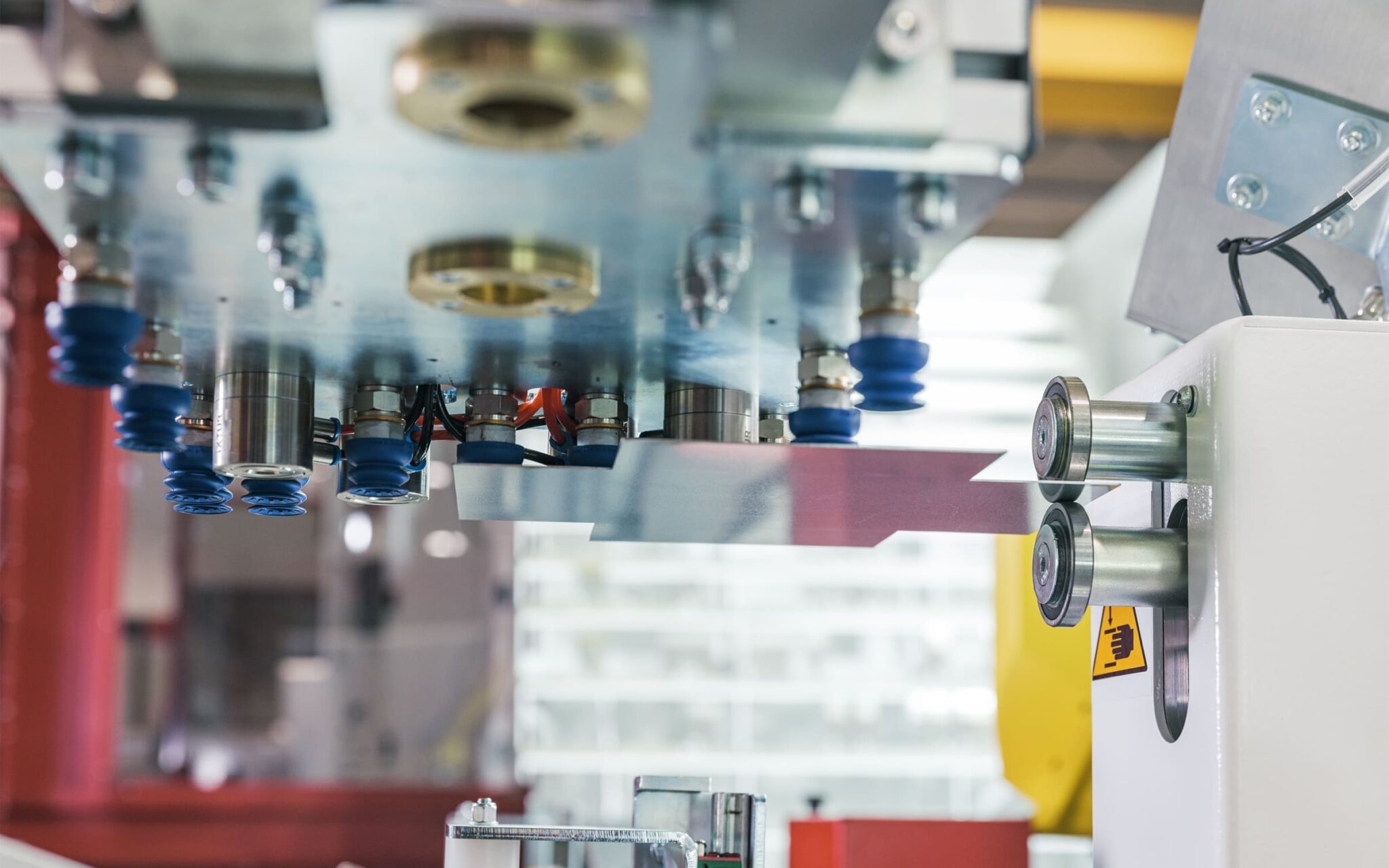

Er ist mit einer Serie von Greifern ausgestattet, die für die meisten kleinen und großen Teile geeignet sind.

  • Ausziehbare Lösung
  • Niedriger Energieverbrauch
  • Lieferbereit

Technische Eigenschaften

Dimensionen in geschlossenem Zustand8.260 x 2.400 x (h) 2.720 mm (ohne Abkantpresse)
Dimensionen in geöffneten Zustand8.260 x 6.000 x (h) 2.720 mm (ohne Abkantpresse)
Gewicht7.200 kg (ohne Abkantpresse)

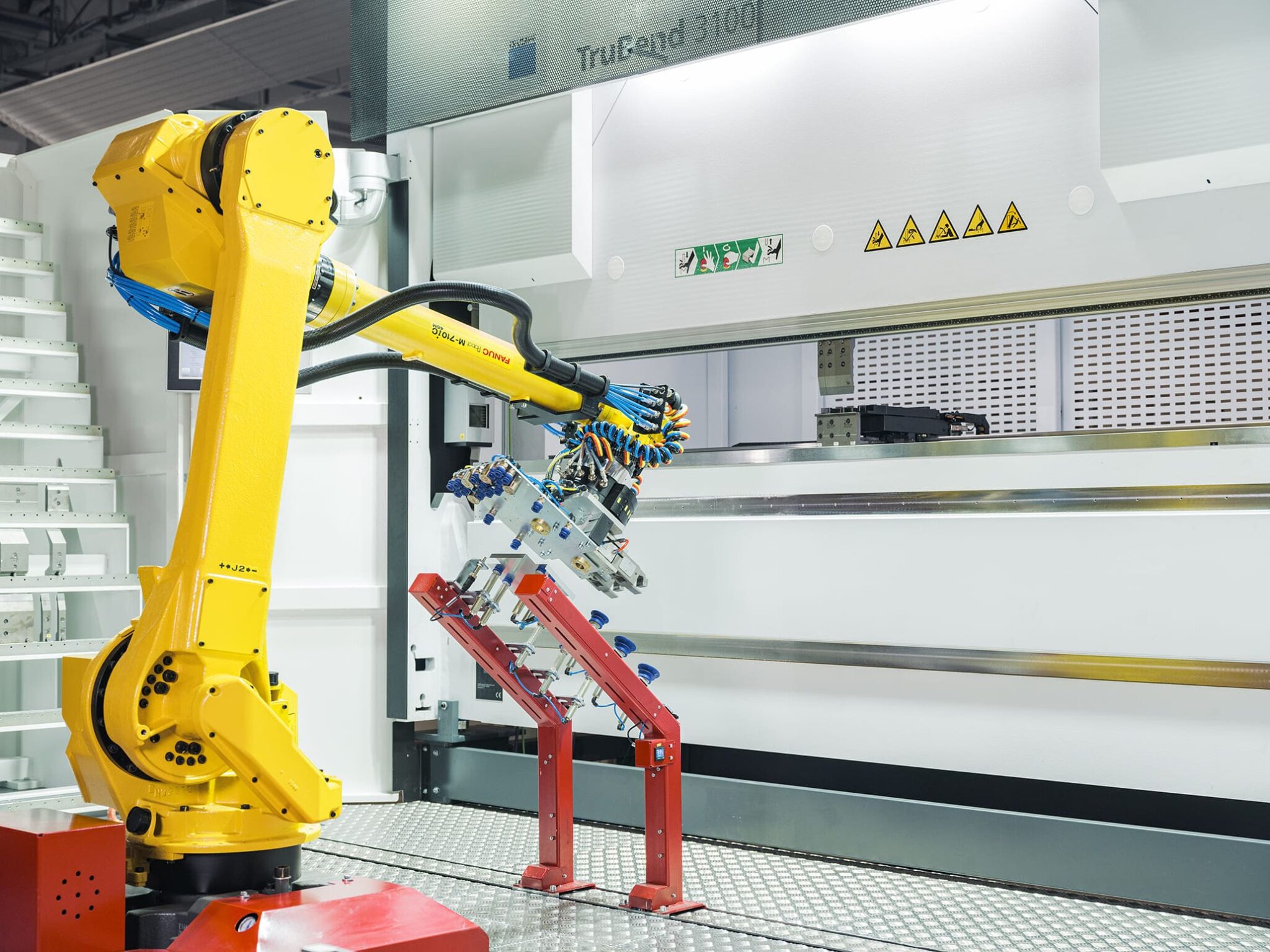

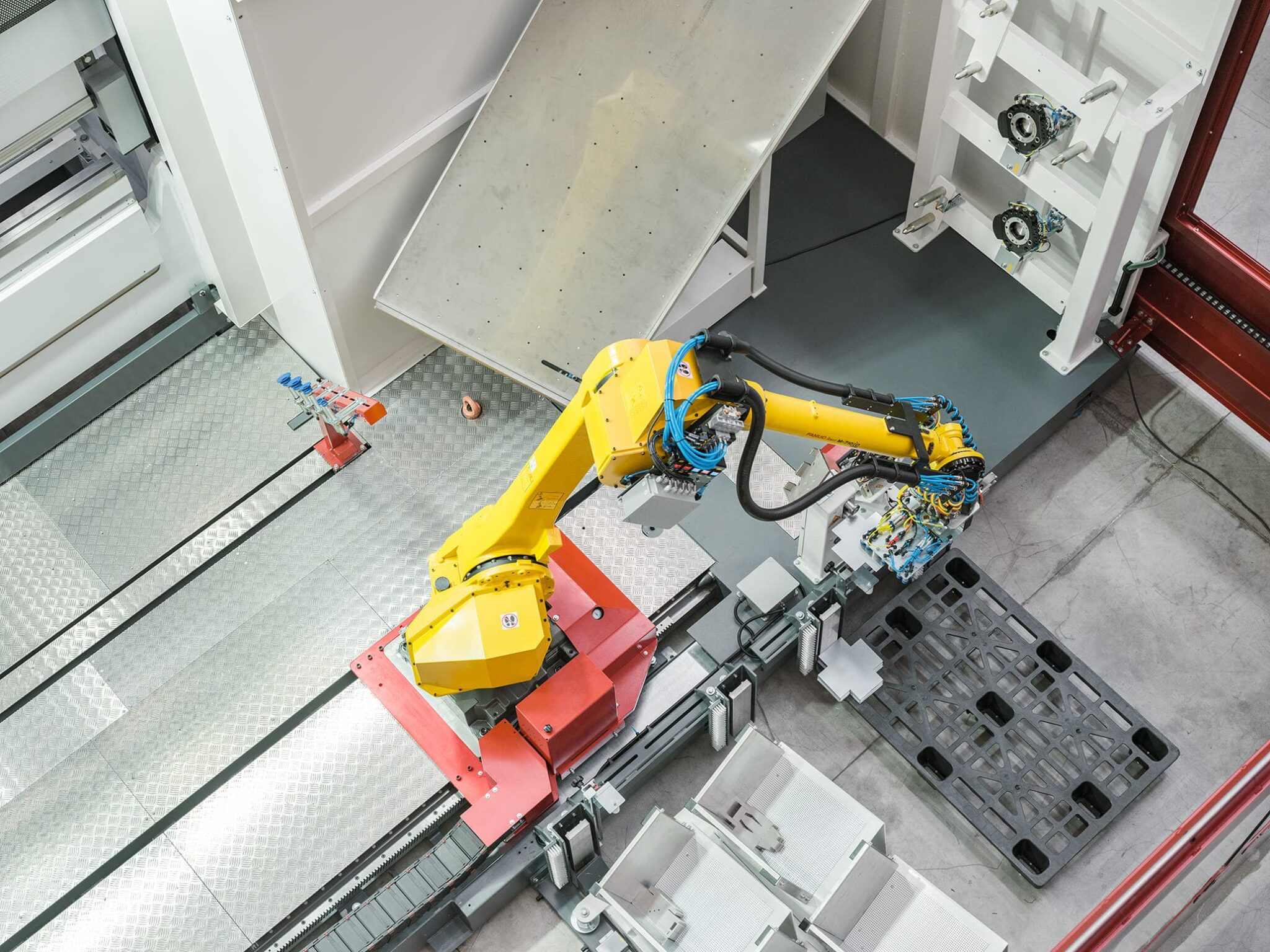

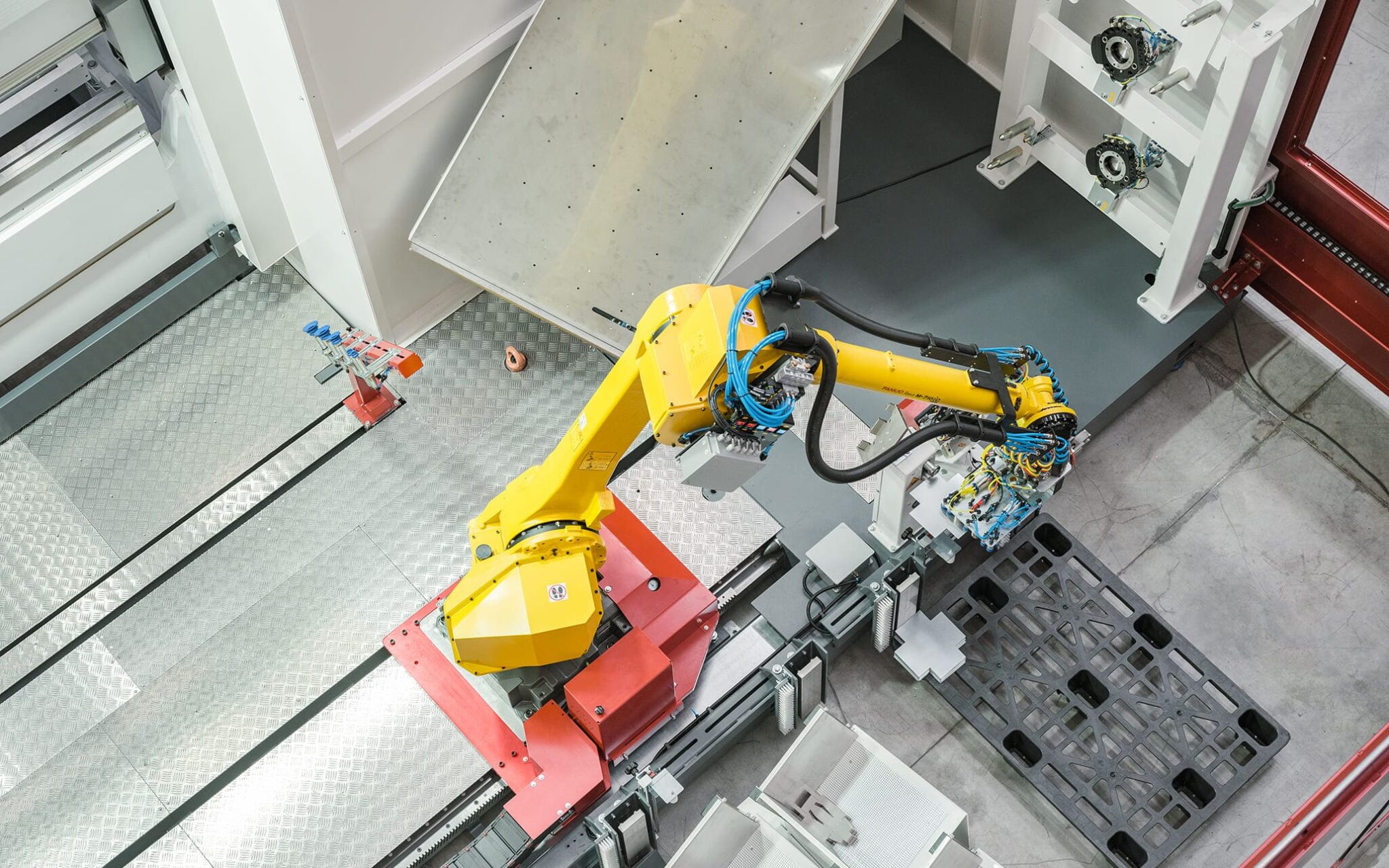

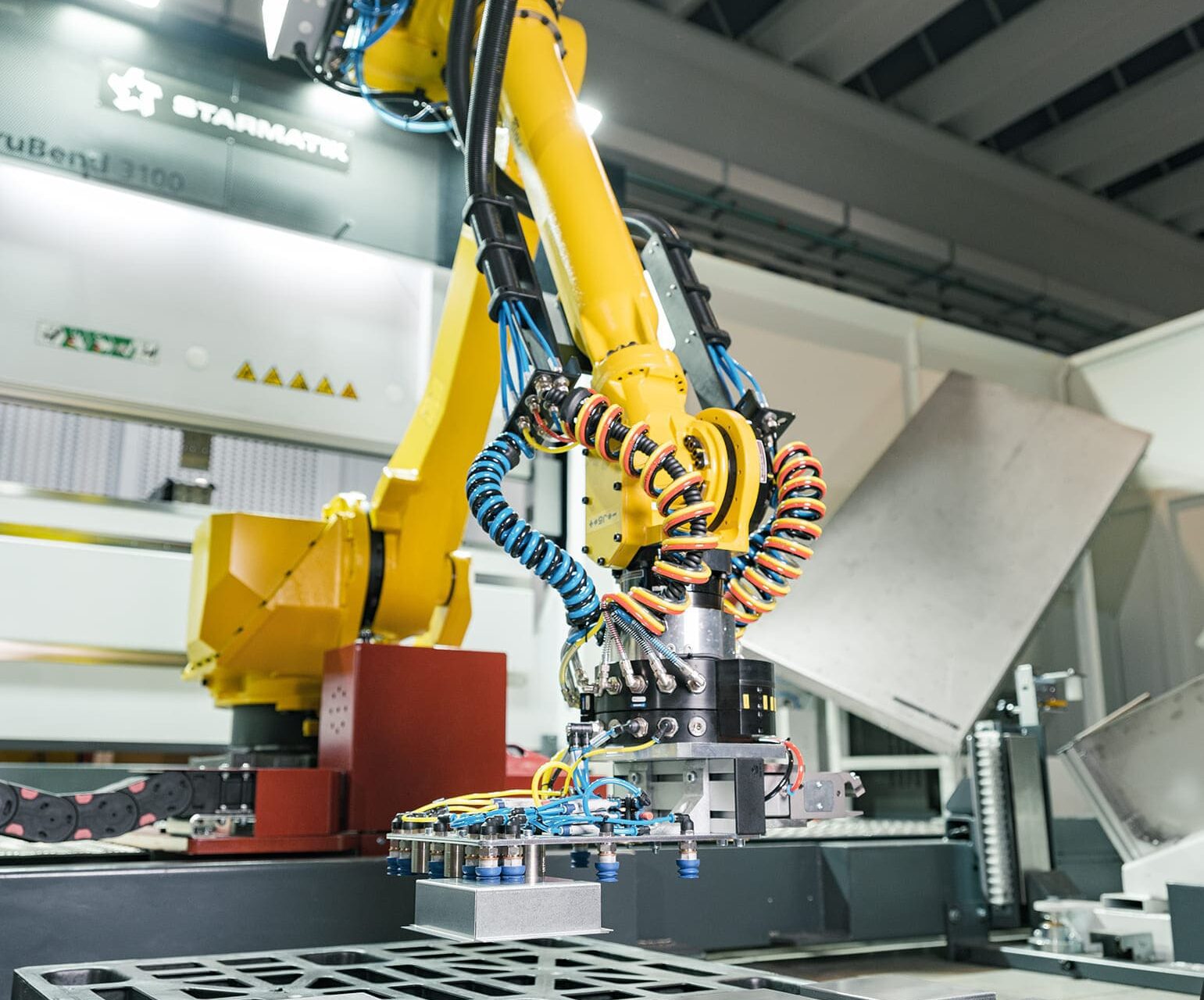

Fanuc Roboter 45 kg Nutzlast am Handgelenk
Max Abmessungen des Blechs2.000 x 1.000 mm mit einer Dicke von 1,2 mm
Max Dicke des Blechs8 mm (Spezifikationen der Abkantpresse und Abmessungen des Blechs beachten)
Max Gewicht des Werkstücks 19 kg mit speziellem Greifer

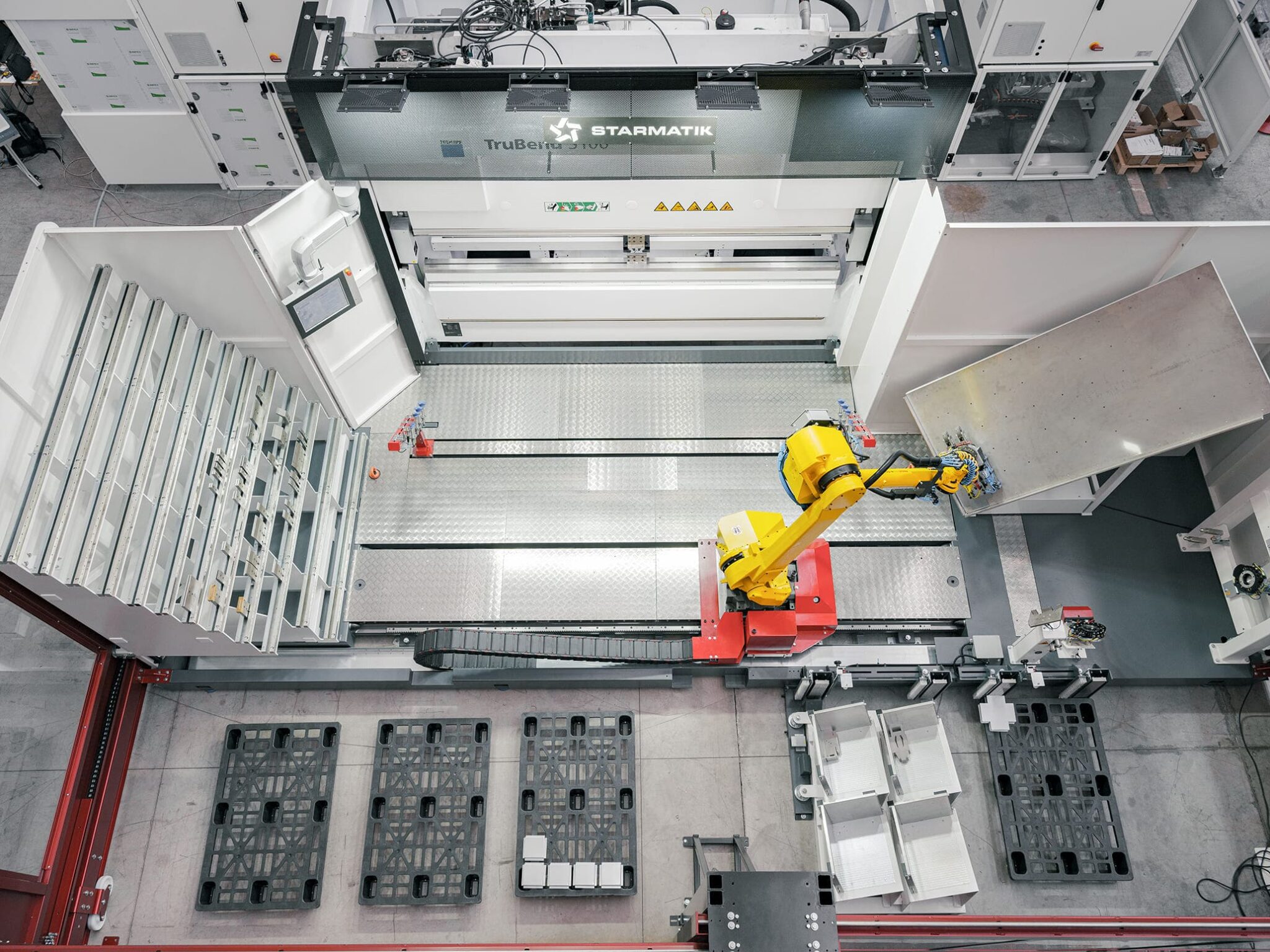

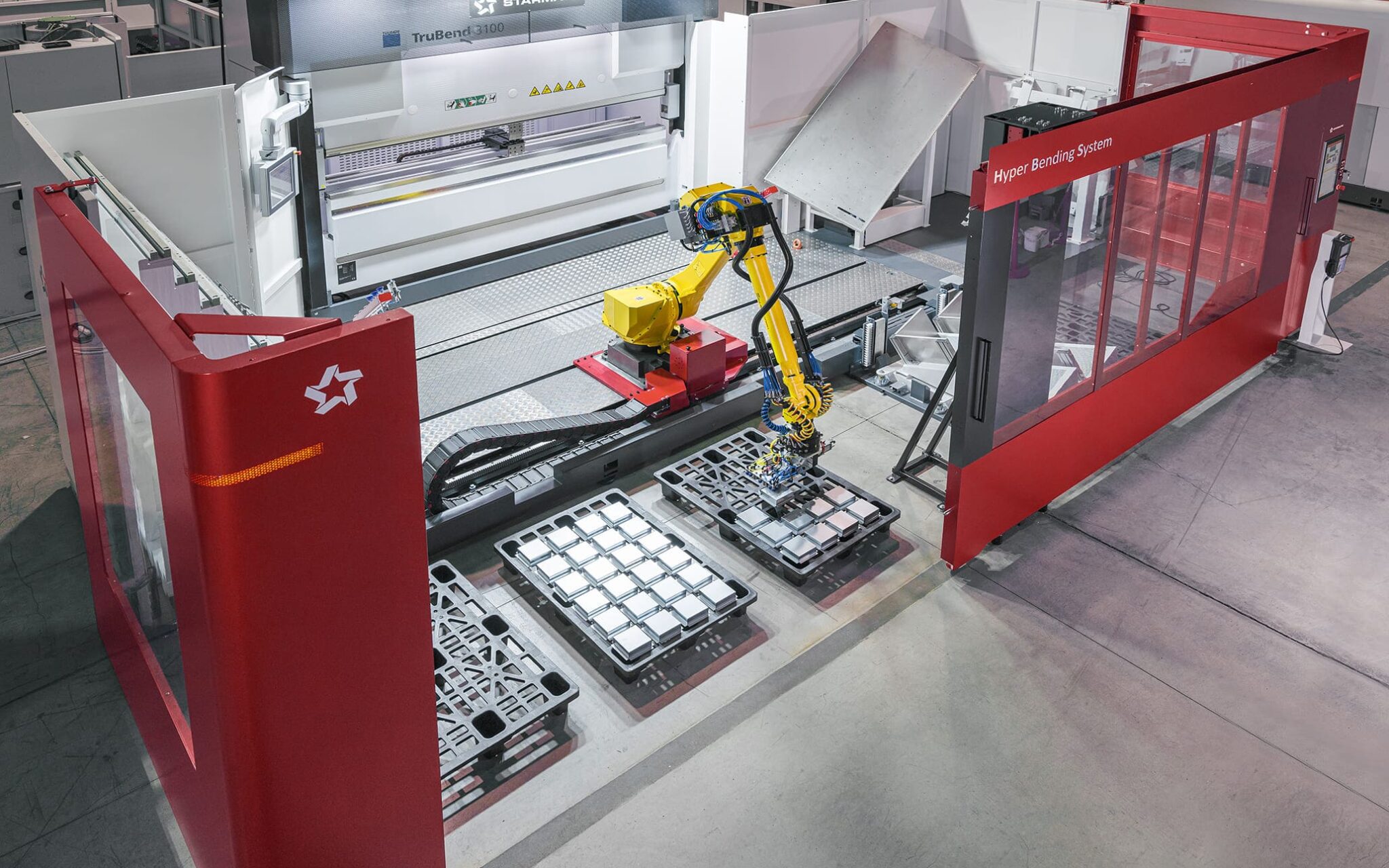

Ladestationn. 2 Paletten, manuell zu öffnendes Tor, Öffnungsweite 2.990 mm

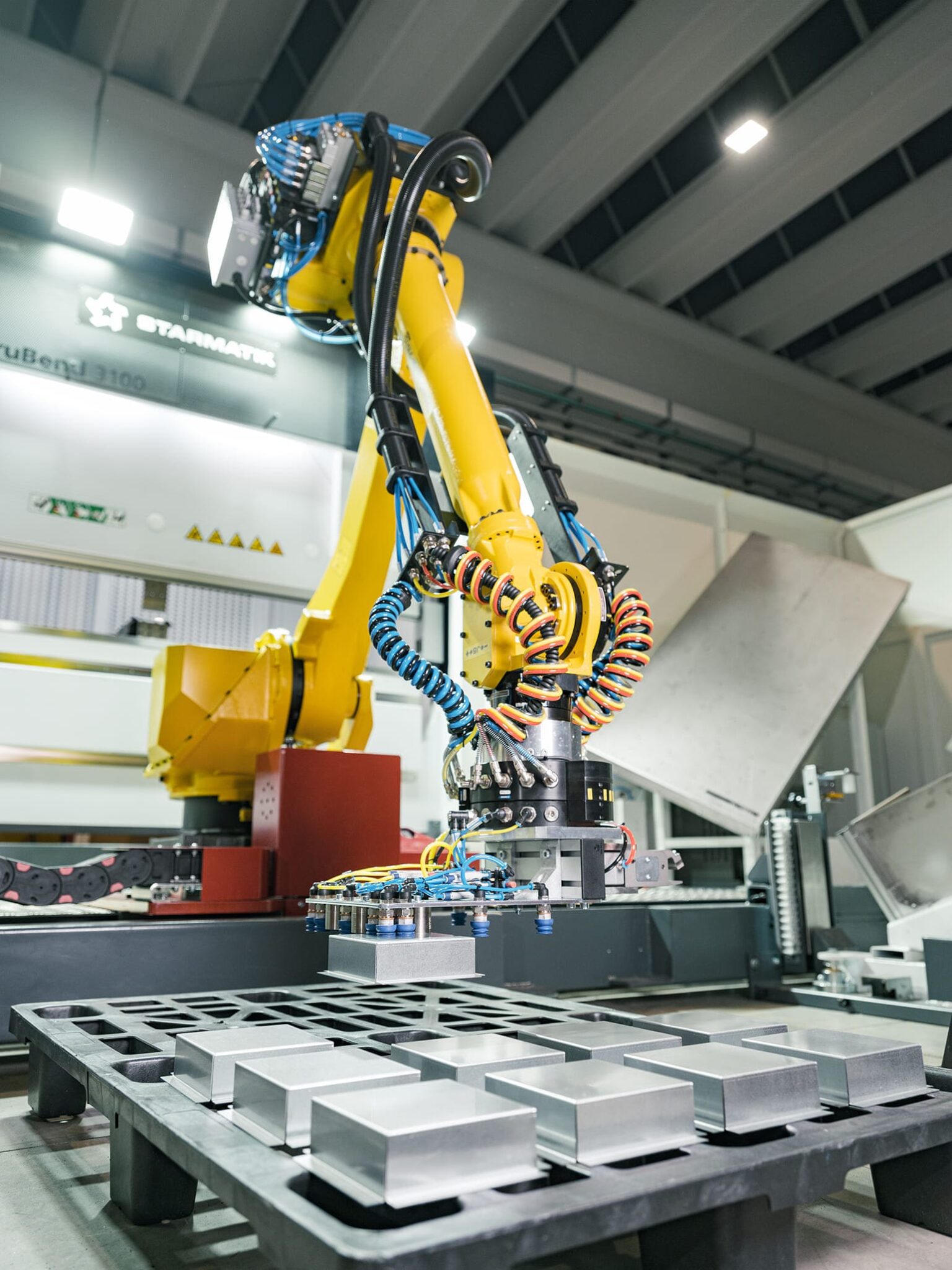

Entladestationn. 3 Paletten, manuell zu öffnendes Tor, Öffnungsweite 2.990 mm

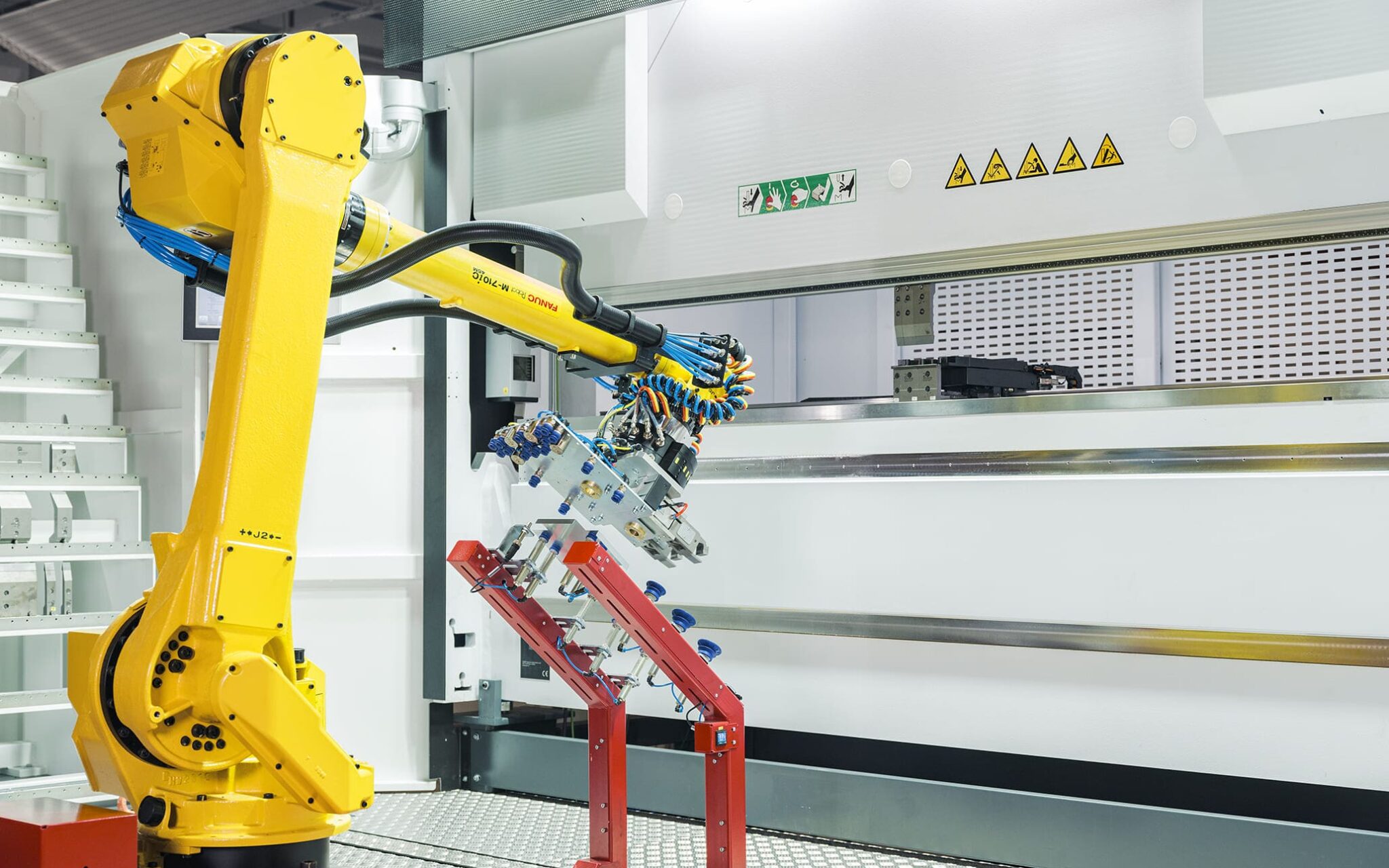

Greiferwechsel automatisch, 2 Greifer inbegriffen
Werkzeugwechsel automatisch
Offline Programmier Software
Verwaltung der Job-Liste

Optionen

Möglichkeit, 2 kundenspezifische Greifer hinzuzufügen
Bearbeitbare Bleche bis zu 2.500 x 500 mm mit Spezialgreifer

Unterschied zu HBS II

Komprimierbare Lösung für einfachen Transport
3 Entladepaletten: mehr Lagerkapazität für gekantetes Material
Robot M710iC/45kg
4-Positionen-Kleinteilmagazin

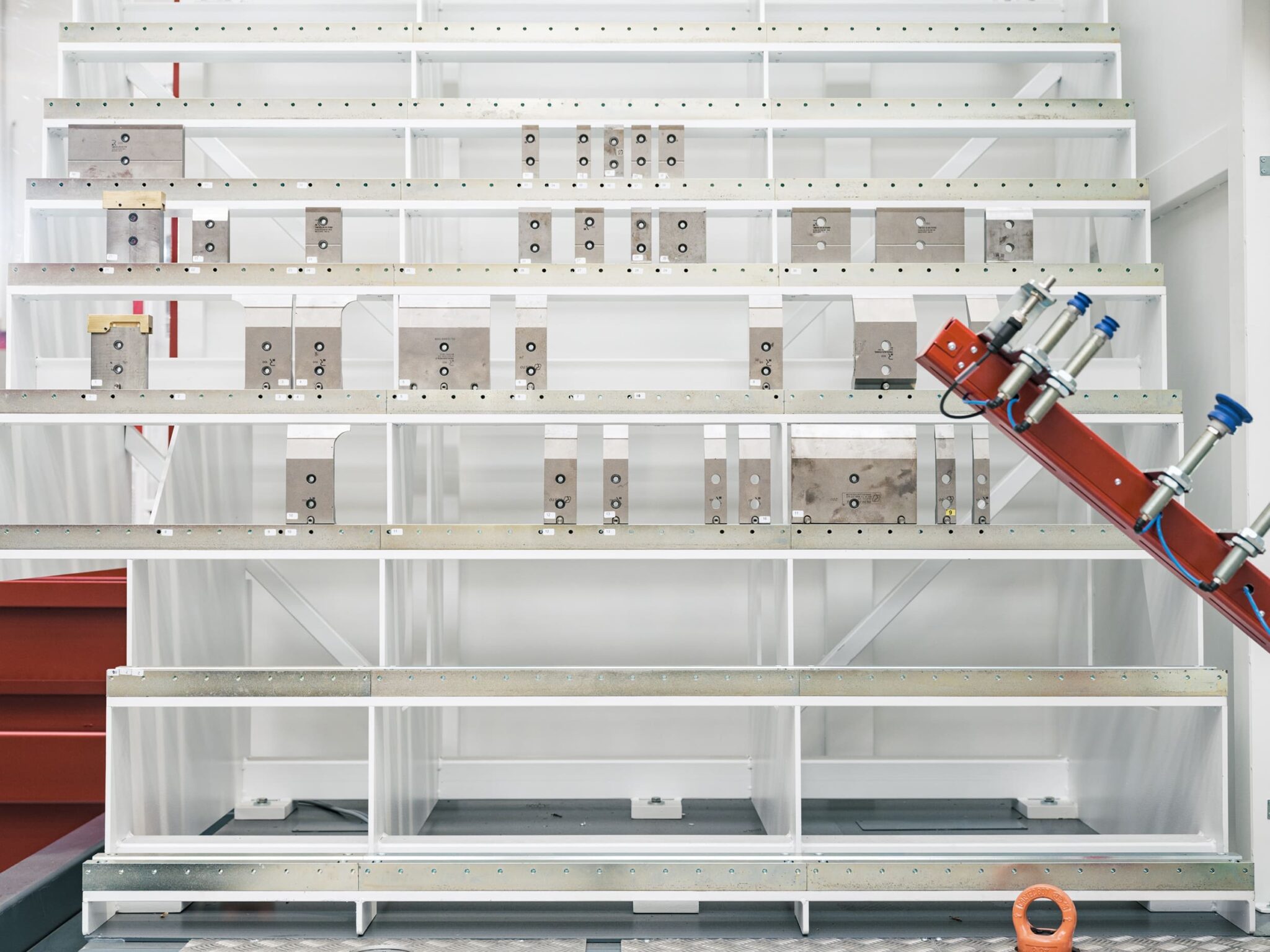

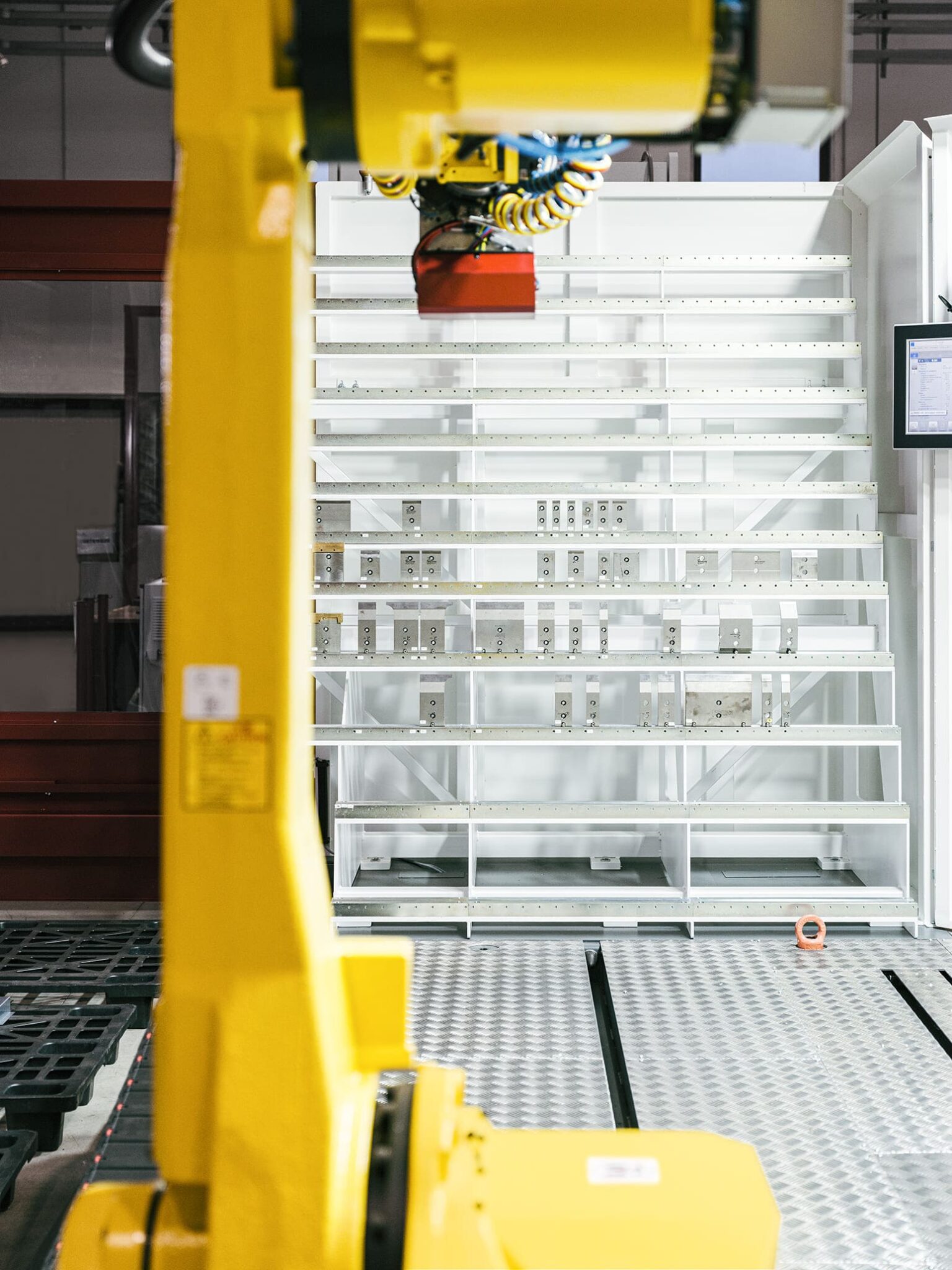

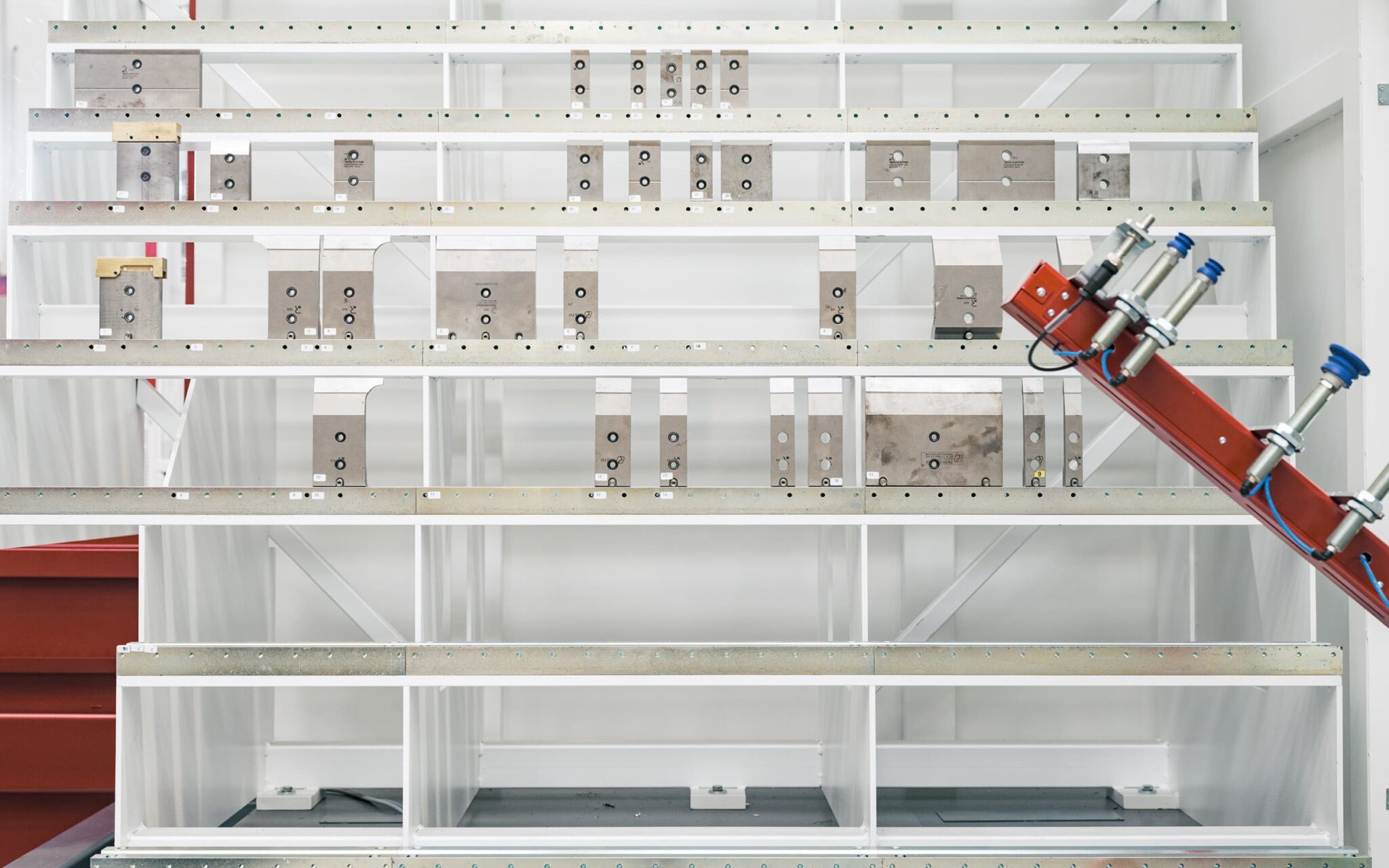

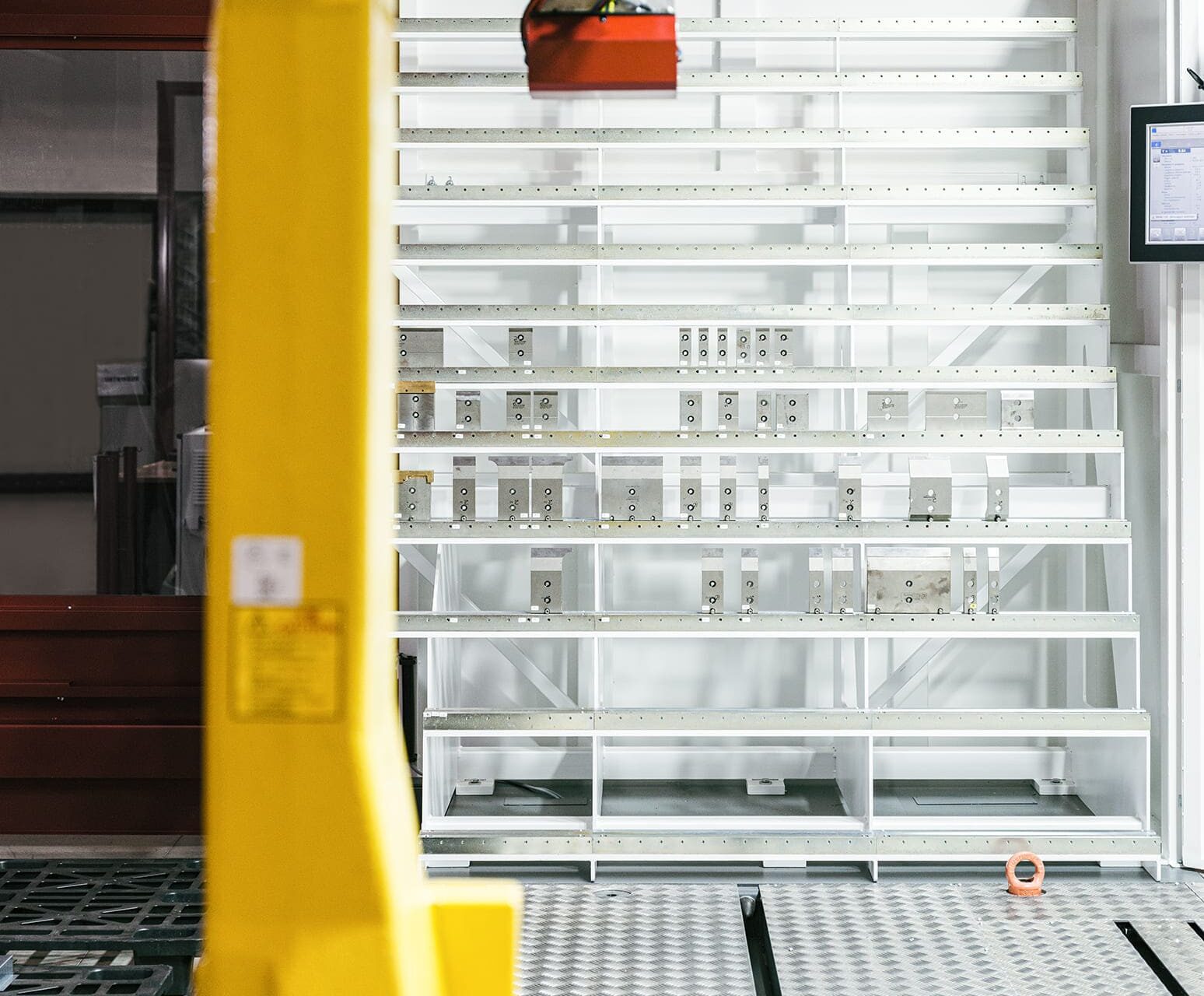

Größeres Werkzeugmagazin
Größere Werkstückabmessungen
