Starmatik HBS II Pro biegesystem
Biegesysteme Standard

HBS II Pro
Hyper Bending System

Automatisierte Lösungen

Die Zelle im kontinuierlichen Betrieb für eine Neudefinition der Produktionskapazität des Unternehmens

Beschreibung

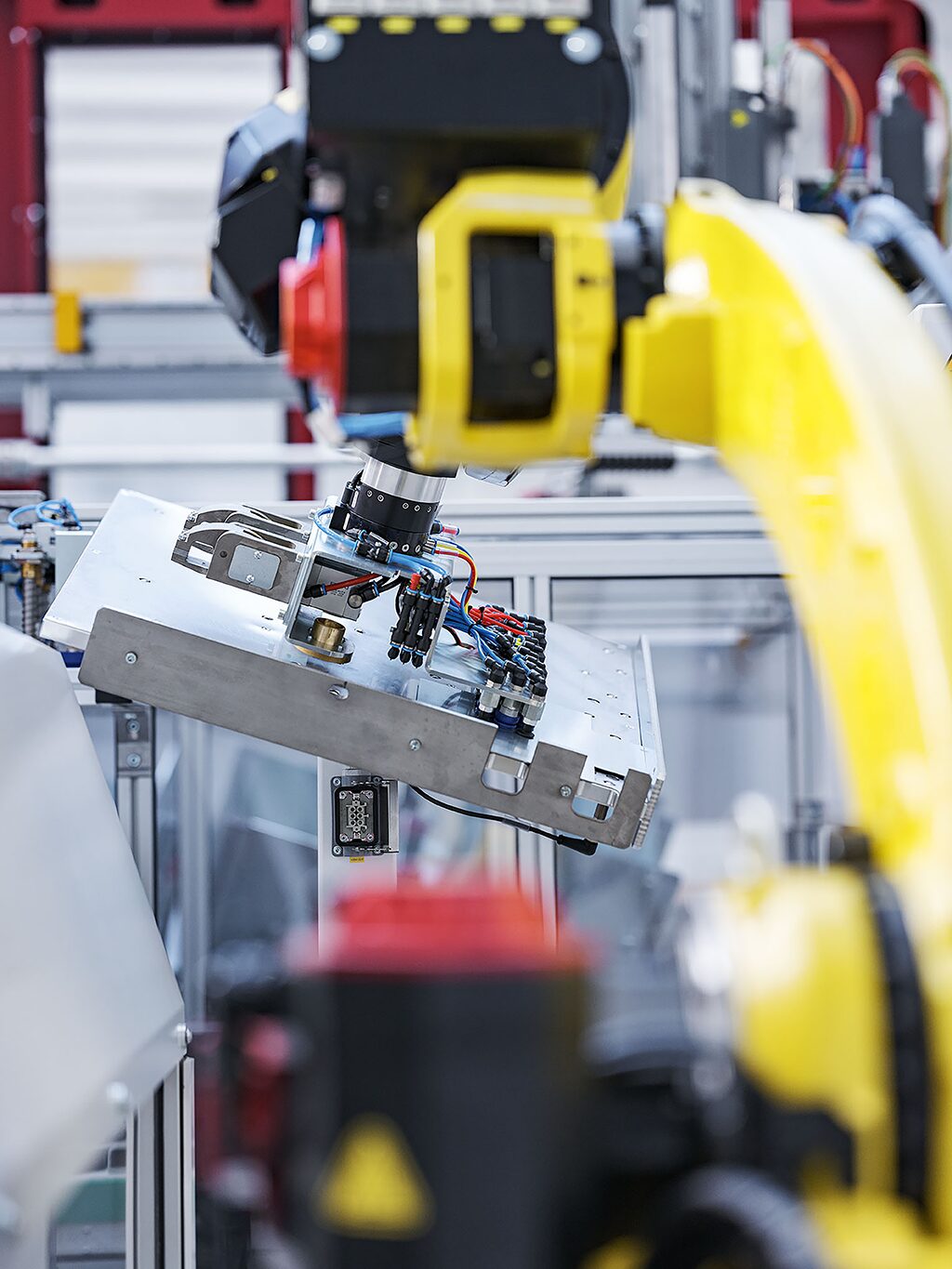

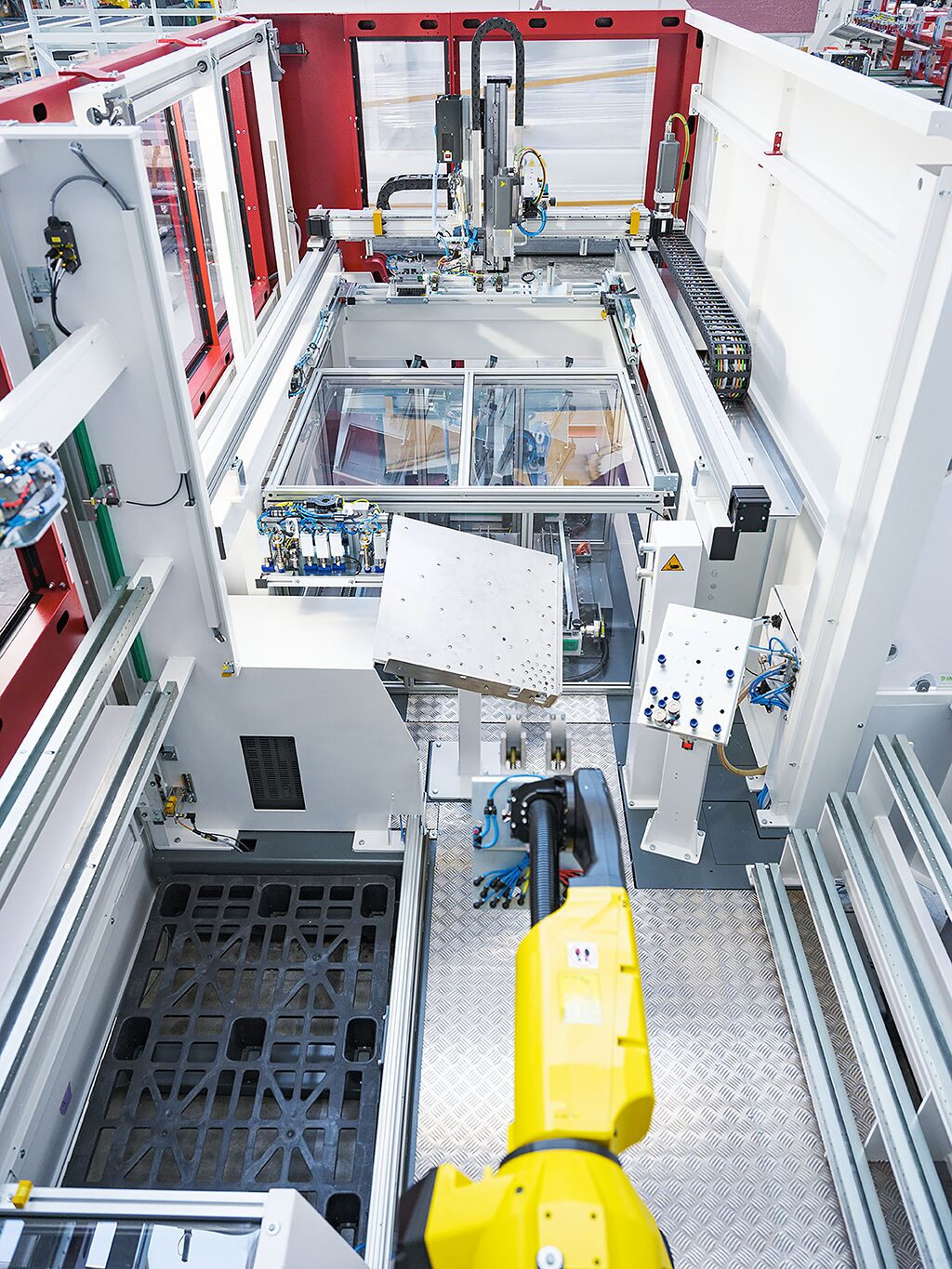

Robotisierte Lösung für Biegeanlagen mit der Entwicklung einer Standardzelle, die eine Produktion im kontinuierlichen Betrieb großer Chargen, auch empfindlicher Teile, ohne jeden menschlichen Eingriff ermöglicht. HBS II, auch mit Schnittstelle FTS ausstattbar, ist eine kompakte Lösung auf Monoblock, die eine einfache und schnelle Installation und Inbetriebsetzung ermöglicht. Ausgestattet mit zwei Standardgreifern, die für den Großteil von Werkstücken kleiner Größen geeignet sind.

Die Zelle, die mit einem automatischen Greiferwechsler am Lader ausgestattet ist, ermöglicht es auch, den Greifer des Laders an bestimmte zu biegende Werkstücke anzupassen und sie mit einem mit Pinzetten ausgestatteten Greifer von einem speziellen Gestell zu aufnehmen.

Er ist mit einer adaptiven Zentriervorrichtung ausgestattet, um mehr Werkstücke zu bearbeiten.

  • Modulare Lösung
  • Plug and play
  • Niedriger Energieverbrauch
  • Prompt lieferbar

Technische Eigenschaften

Robot Fanuc25 kg
Max Abmessungen des Blechs600 x 600 mm (aus Vorladeeinrichtung)
Max Gewicht des Werkstücks 5 kg
Vorlade-Hilfseinrichtung
Laden und Entladen neuer Werkstücke während eines laufenden Arbeitsgangs
Entladenauf doppeltem Ausgangsfeld
Greiferwechsel automatisch
Werkzeugwechsel automatisch
Offline Programmier Software
Verwaltung der Job list

Unterschiede zur HBS II

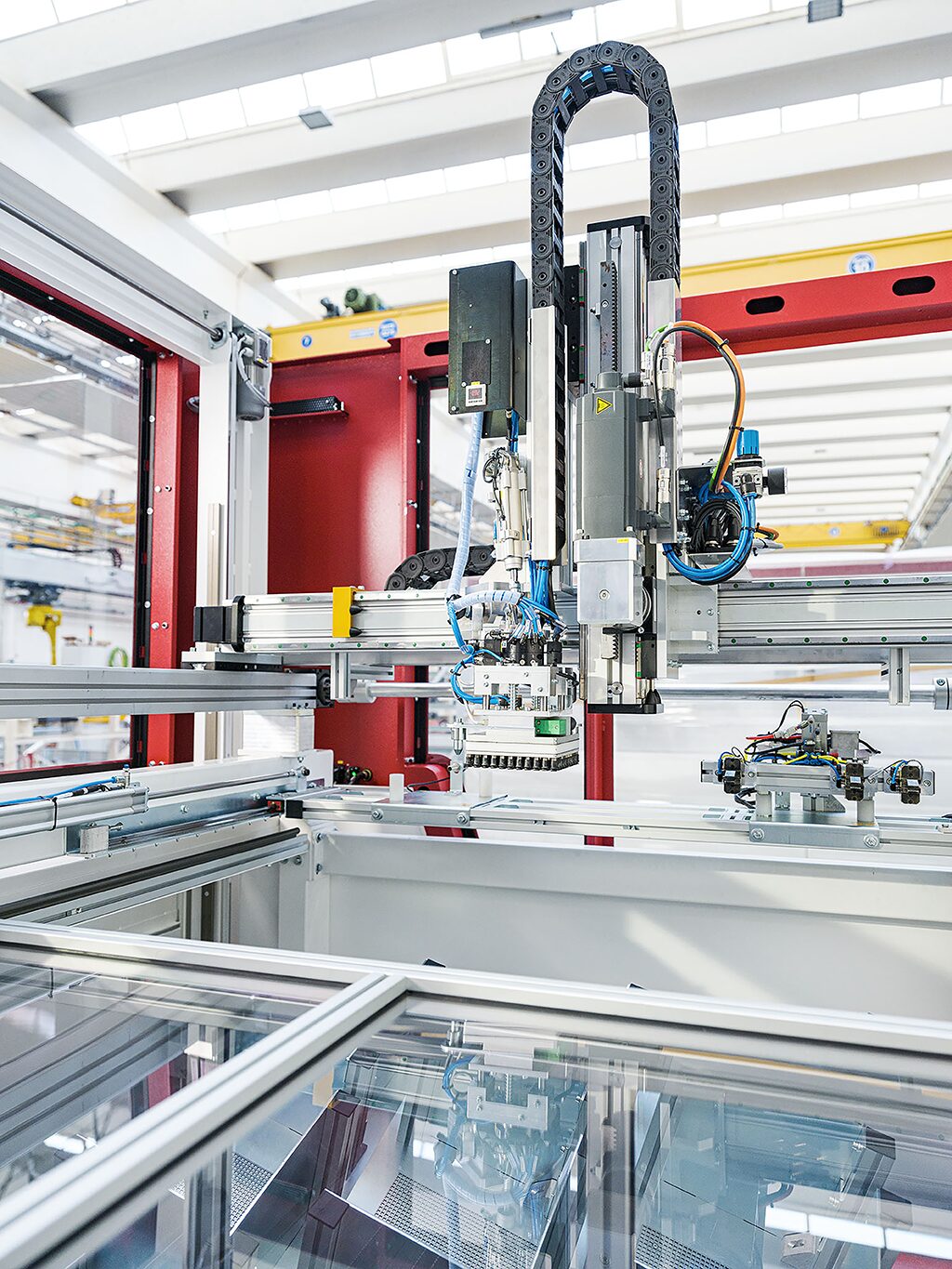

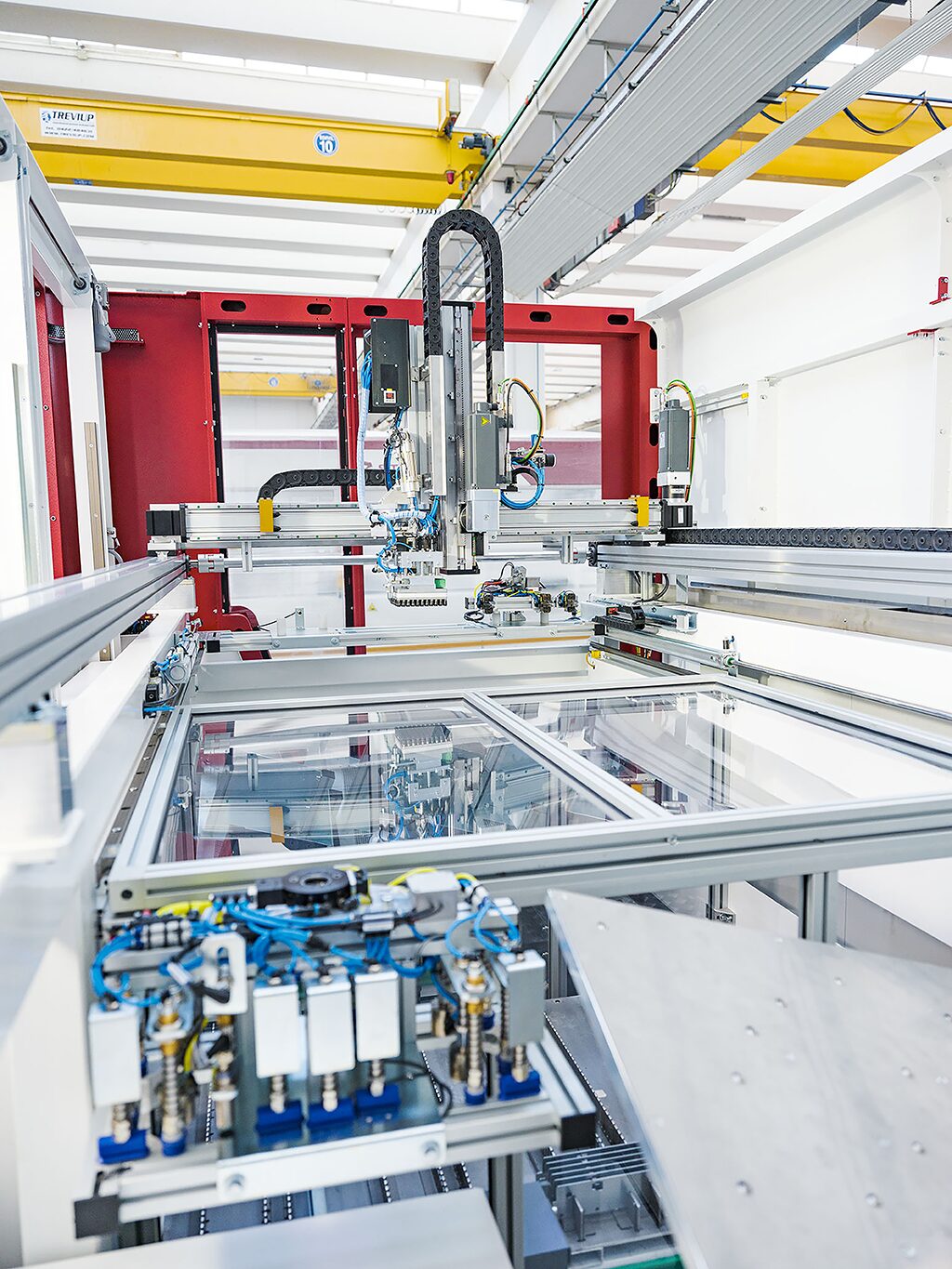

Die Zelle ist mit einem Lader-Greifermagazin mit Ausser Bereich-System ausgestattet (bessere Nutzung des verfügbaren Raums).

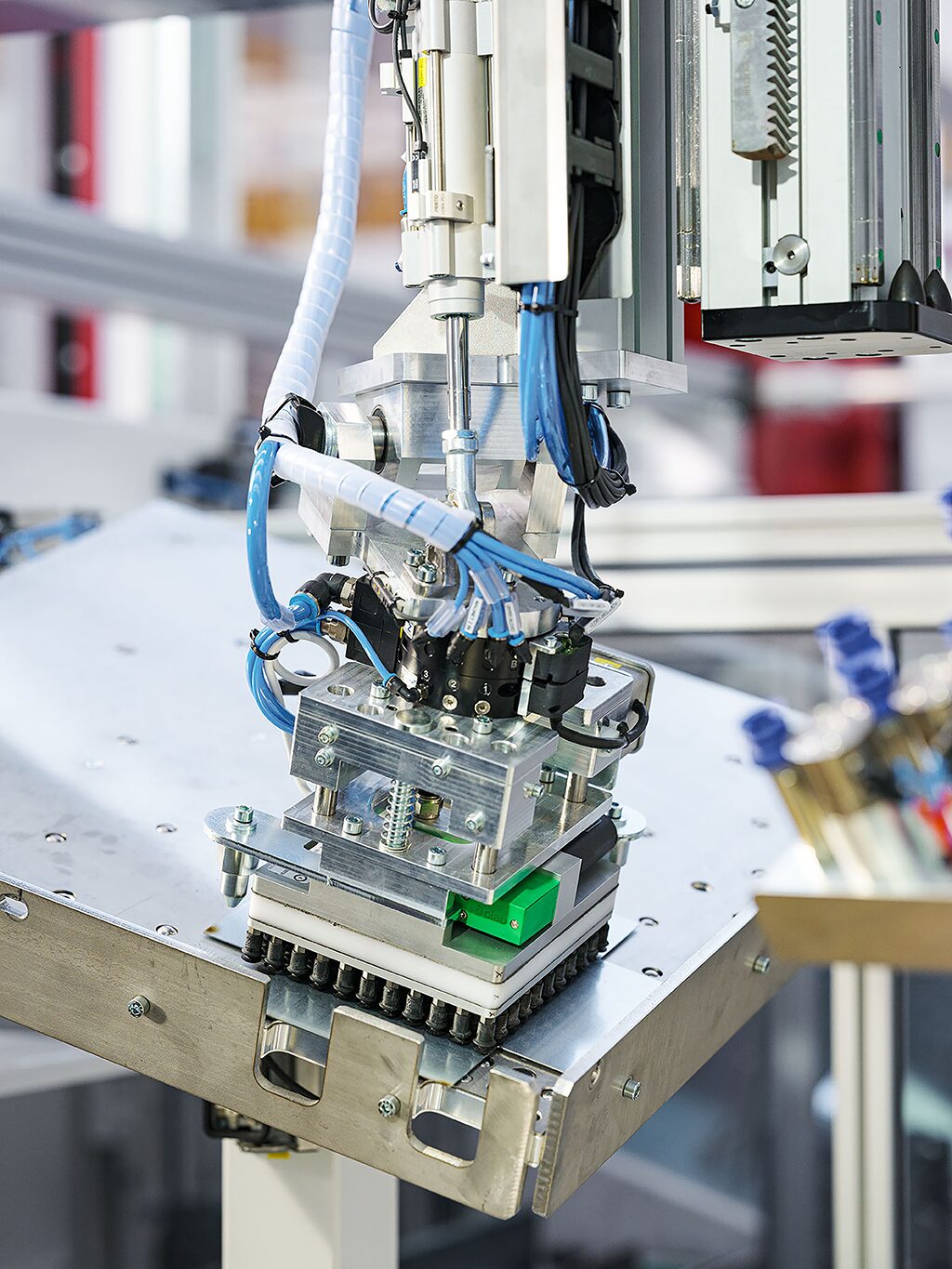

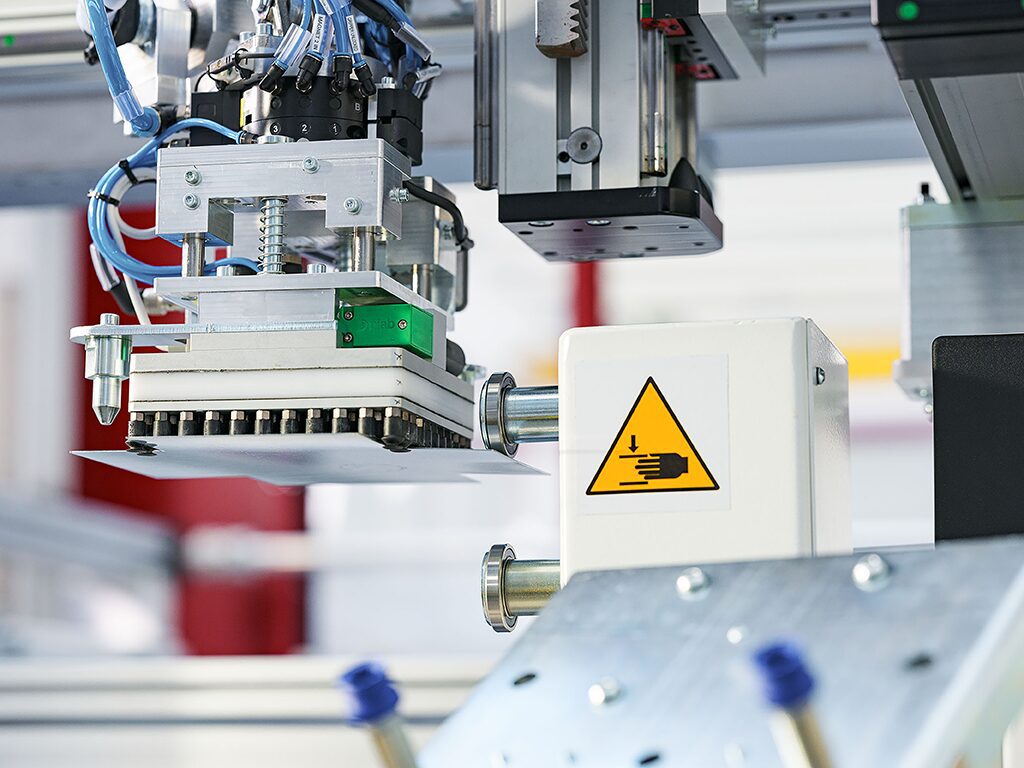

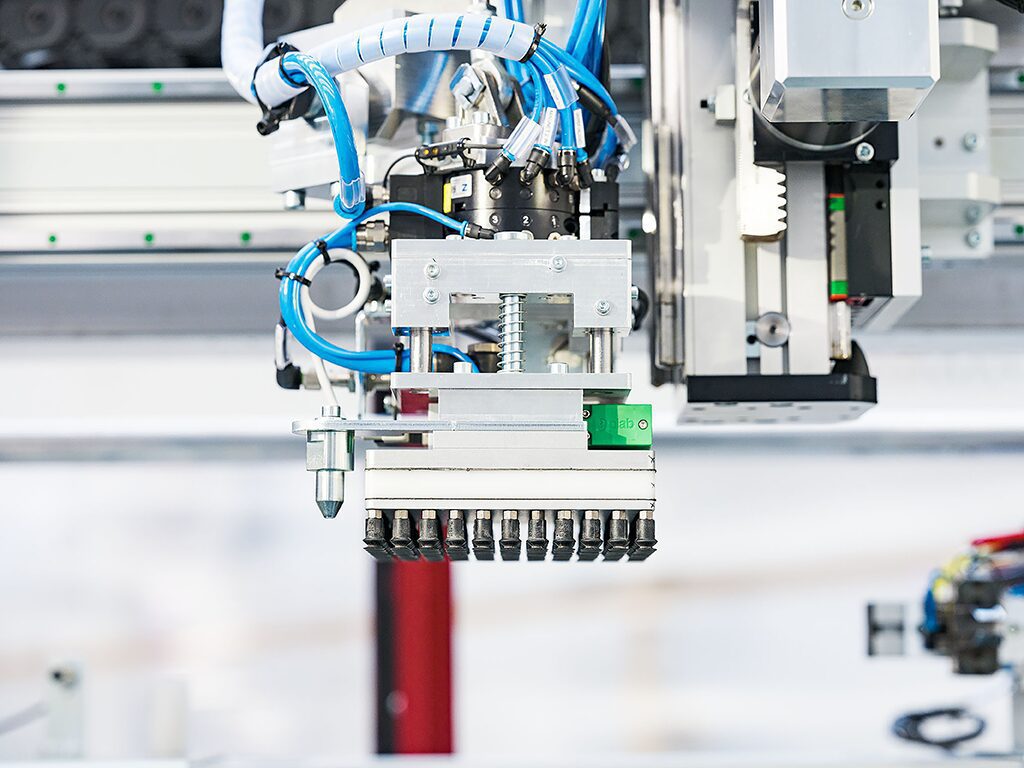

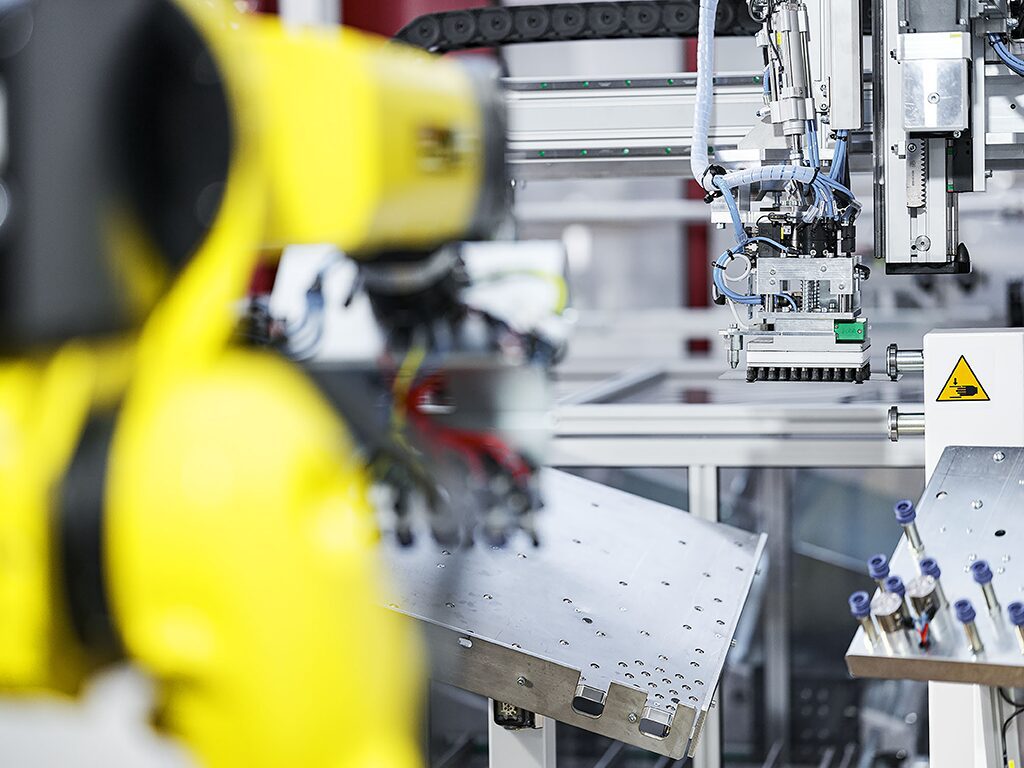

Der Lader wird dank des pneumatisch betätigten Schnellwechselsystems automatisch mit den verschiedenen Greifern bestückt.
Unter den Greifern, die für den Lader verwendet werden können, besteht die Möglichkeit, einen mit schwenkbaren Zangen für das Laden von vertikalen Teilen aus einem Kleinteilmagazin zu haben.

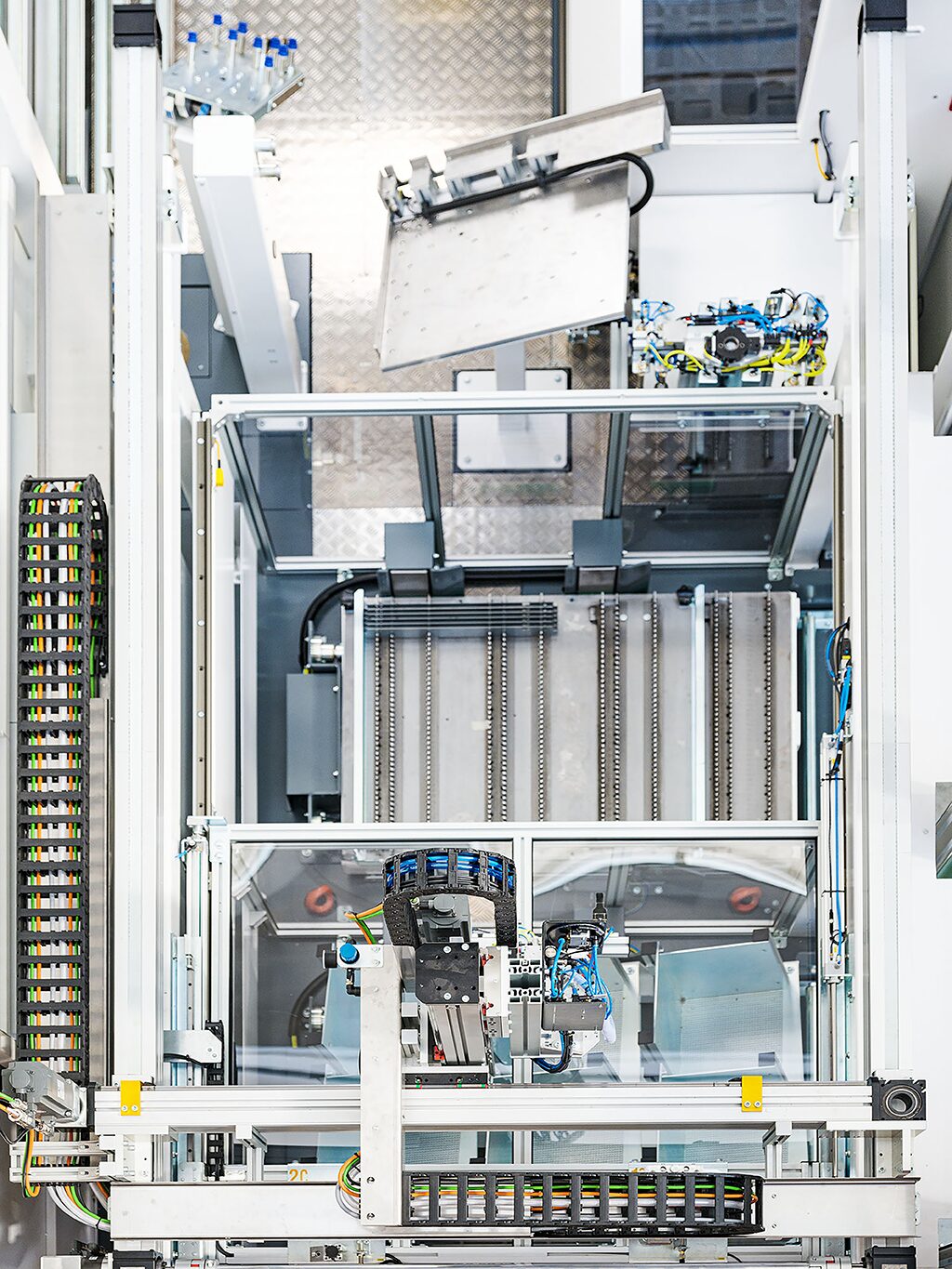

Das für den HBS II konzipierte Kleinteilmagazin zum Laden von nicht palettierfähigen Blechen wird mitgeliefert.
Zusammen mit dem Greifer und dem Kleinteilmagazin wird ein manuelles Einstellmodul geliefert, das die Ablage der Bleche auf der Zentriervorrichtung ermöglicht.
