La unidad de funcionamiento de ciclo continuo para redefinir el nivel de capacidad de producción de la empresa
Descripción
Solución de plegado robótica, diseñada para crear una unidad estándar que permite la producción ininterrumpida de grandes lotes, incluso de piezas delicadas, sin ninguna intervención humana. El HBS II, que puede equiparse con una interfaz AGV, es una solución monobloque compacta, lo que hace que la instalación y la puesta en marcha de la unidad sean muy rápidas y sencillas.
Está equipada con 2 pinzas estándar adecuadas para la mayoría de las piezas pequeñas.

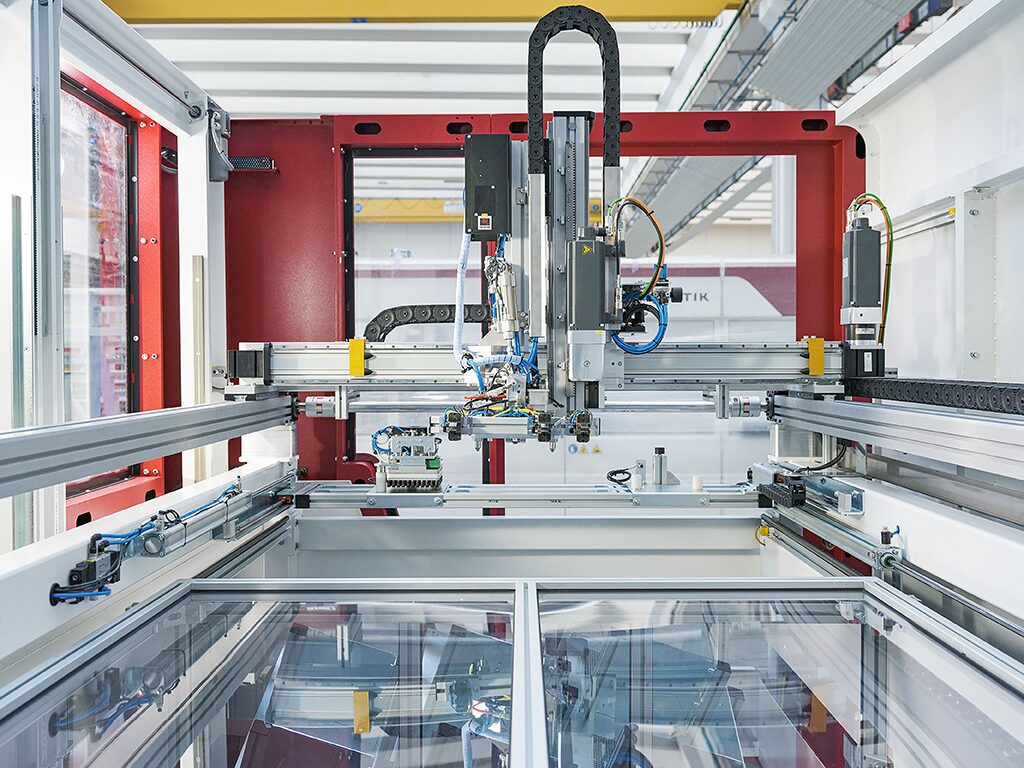

La célula, equipada con un cambiador automático de pinzas en el cargador, también permite adaptar la pinza del cargador a las piezas específicas que se van a doblar y recogerlas de un estante especial mediante una pinza equipada con pinzas.
Está equipado con un dispositivo de centrado adaptable para manipular más piezas de trabajo.
- Solución modular
- Plug and play
- Bajo consumo de energía
- Entrega inmediata
Datos técnicos
| Dimensiones | 2.400 x 6.860 x (h) 2.485 mm (sin plegadora) |
| Peso | 4.350 kg (sin plegadora) |
| Robot Fanuc | 25 kg de capacidad en la muñeca |
| Tamaño máx de la chapa | 600 x 600 mm (del precargador) |
| 800 x 200 mm con una pinza especial, con un grosor máximo de 1,2 mm | |
| Espesor máx de la chapa | 6 mm (considerar las especificaciones de la plegadora y las dimensiones de la chapa) |
| Peso máx de la pieza a manipular | 8 kg con pinza especial |
| Producción ininterrumpida | carga y descarga de piezas nuevas durante el trabajo |
| Descarga | en doble bahía |
| Cambio de pinza | automático, 2 pinzas incluidas |
| Cambio de herramientas | automático |
| Precarga auxiliar | |
| Software de programación sin conexión | |
| Gestión de listas de trabajo |
Opciones
| Posibilidad de aumentar el tamaño máximo de la chapa hasta un máximo de 150 x 1.000 mm con la adición de utillaje opcional |
Diferencias con el HBS II
| La célula está equipada con un almacén de pinzas para el cargador, dotado de un sistema de ahorro de espacio (mejor aprovechamiento del espacio disponible) |
| El cargador se equipa automáticamente con las distintas pinzas gracias al sistema de cambio rápido de accionamiento neumático |
| Se suministra el soporte para la carga de chapas no paletizables diseñado para el HBS II |
| Entre las pinzas que se pueden utilizar para el cargador, existe la opción de tener una con pinzas pivotantes para cargar piezas verticales desde el soporte |
| Junto con la pinza y el soporte, se suministra un módulo de utillaje manual que permite depositar la chapa sobre el dispositivo de centrado |
